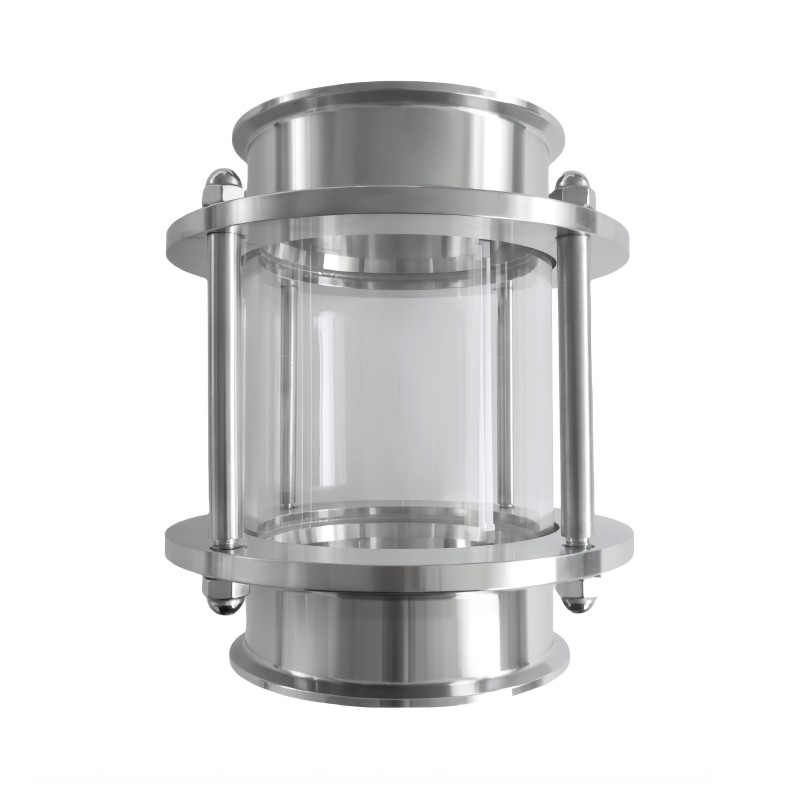

Прямое смотровое стекло

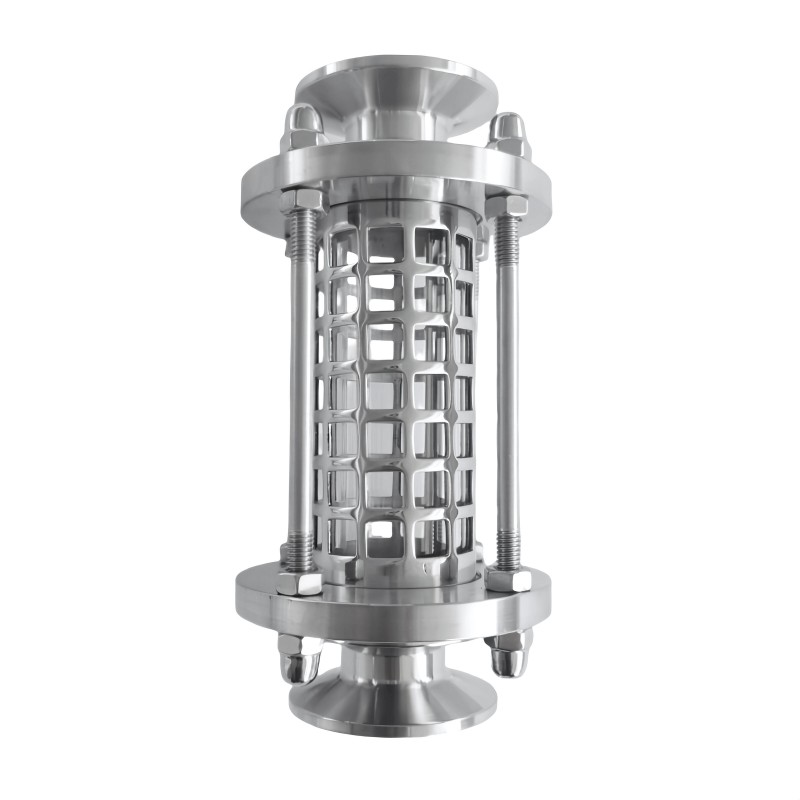

Прямое смотровое стекло используется для наблюдения за рабочим состоянием оборудования в зависимости от его состояния. Компания AOMI предоставляет различные смотровые стекла для удовлетворения требований, широко используется для продуктов питания, напитков, аптек и т. Д. Прямое смотровое стекло, обзор на 360 градусов, выбор металлической защитной сетки, уровня и вертикальной установки. Используйте для установки с помощью трубы.

Отправить запрос

Описание продукта

Технические данные
Материал	контактные части продукта	316Л(1,4404)
	бесконтактные части продукта	304(1,4301)
	Предоставить сертификат EN 10204 3.1B.
смотровое стекло	Стекло Pyfex (прямое смотровое стекло)
	Стекло Pyrex/закаленное стекло (союзное смотровое стекло)
Материал уплотнения	Стандартный	ЭПДМ
	Вариант	ФПМ, силикон. ПТФЭ. НБР
	Материалы уплотнений соответствуют FDA 177.2600.
Диапазон температур	-20℃ ~ +135℃ (ЭПДМ)
Обработка поверхности	Внутренняя поверхность	Ра ≤ 0,8 мкм
	Внешняя отделка поверхности	Ра ≤ 1,6 мкм
Связь	Способ соединения: сварка, резьба, хомут, фланец.

Параметр прямого смотрового стекла

Сварная серия

Размер	A	B	C	H
1 ”	22.1	25.4	76	138
1,5 дюйма	34.8	38.1	85	138
2”	47.5	50.8	100	144
2,5 дюйма	60.2	63.5	115	144
3”	72.9	76.2	125	150
4 дюйма	97.38	101.6	162	154

ДЮЙМОВАЯ стандартная сварная серия

Размер	A	B	C	H
Ду25	26	29	79	136
Ду32	32	35	85	136
Ду40	38	41	92	140
Ду50	50	53	108	140
Ду65	66	70	127	140
Ду80	81	85	142	152
Ду100	100	104	162	152

Стандартная сварная серия DIN

Серия зажимов

Размер	A	B	C	H
1 ”	22.1	50.5	76	162
1,5 дюйма	34.8	50.5	85	166
2”	47.5	64	100	170
2,5 дюйма	60.2	77.5	115	174
3”	72.9	91	125	174
4 дюйма	97.38	119	162	192

Стандартная мужская серия 3A/SMS/ISO

Размер	A	B	C	H
Ду25	26	50.5	79	160
Ду32	32	50.5	85	160
Ду40	38	50.5	92	162
Ду50	50	64	108	164
Ду65	66	77.5	127	164
Ду80	81	91	142	188
Ду100	100	119	162	192

Серия стандартных зажимов DIN

Стандартная мужская серия 3A/SMS/ISO

Размер	A	B	C	H
1 ”	22.1	37.13 АКМЕ 8TPI	76	162
1,5 дюйма	34.8	50,65 ACME 8TPI	85	166
2”	47.5	64.16 ACME 8TPI	100	170
2,5 дюйма	60.2	77,67 ACME 8TPI	115	174
3”	72.9	91,19 ACME 8TPI	125	170
4 дюйма	97.38	119,25 ACME 8TPI	162	192

Стандартная мужская серия 3A/SMS/ISO

Размер	A	B	C	H
Ду25	26	Рд52*1/6”	79	160
Ду32	32	Рд58*1/6”	85	160
Ду40	38	Рд65*1/6”	92	162
Ду50	50	Рд78*1/6”	108	164
Ду65	66	Рд95*1/6”	127	164
Ду80	81	Рд110*1/6”	142	188
Ду100	100	Рд130*1/6”	162	192

Стандартная мужская серия DIN
