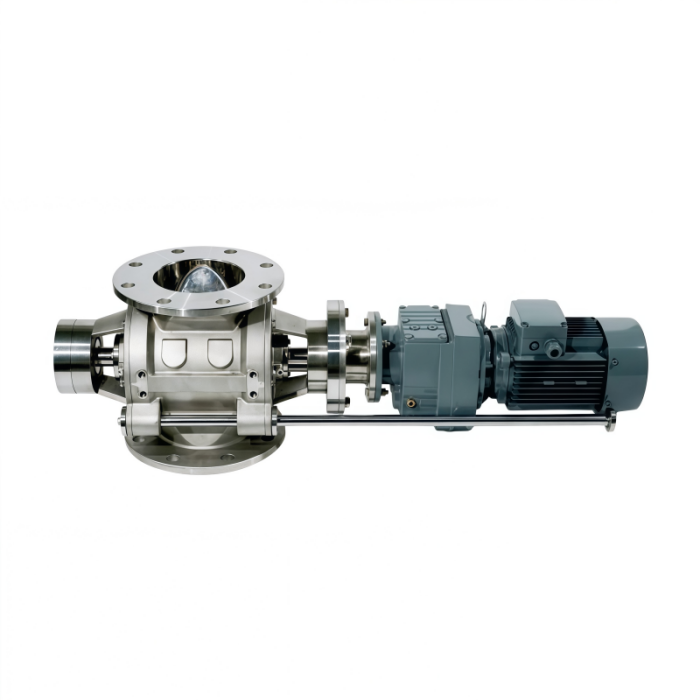

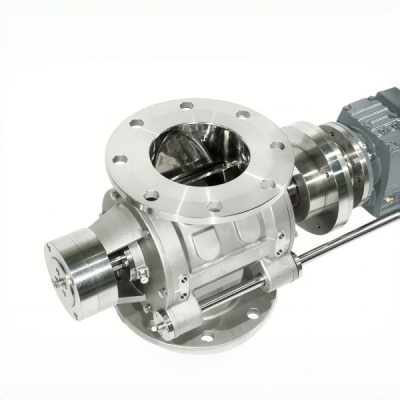

Быстроочищаемые поворотные шлюзовые клапаны

Принцип работы

Материал, хранящийся в верхнем бункере, под действием силы тяжести попадает в карманы ротора. Поскольку ротор непрерывно вращается, материал выгружается контролируемым и непрерывным образом на выходе. Таким образом, поворотный клапан обеспечивает точное дозирование и непрерывную выгрузку сыпучих материалов.

Он широко используется для транспортировки гранулированных, порошкообразных и других сыпучих твердых материалов. Как в системах транспортировки с положительным давлением, так и в системах вакуумной транспортировки поворотный клапан обеспечивает равномерную и стабильную подачу в конвейер, обеспечивая постоянный поток материала и стабильную скорость транспортировки, что гарантирует надежную работу системы.

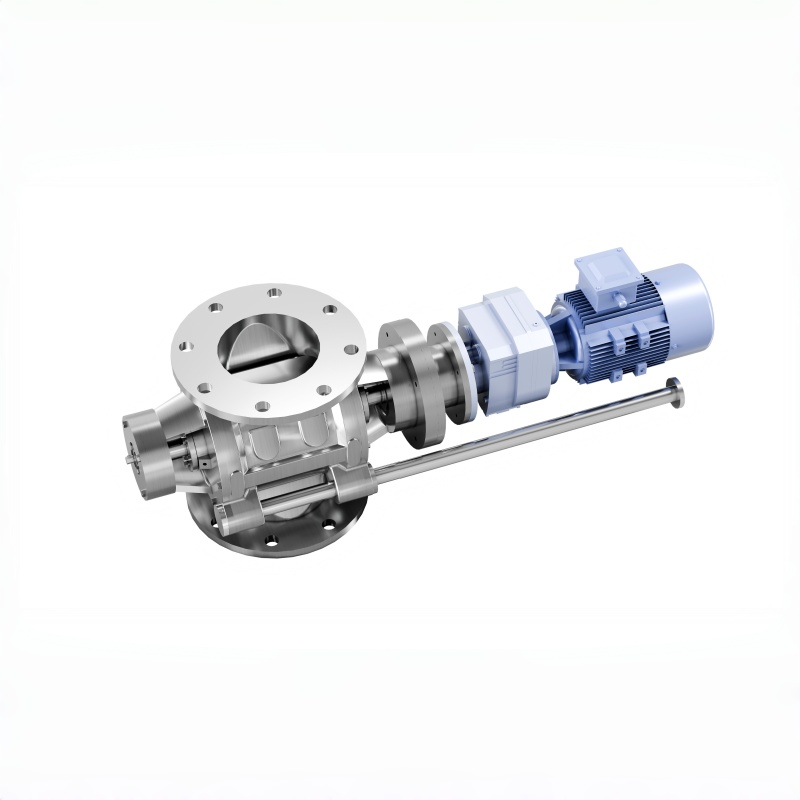

Являясь простым и эффективным устройством подачи, поворотный воздушный шлюзовой клапан отличается стабильной работой, легким снятием ротора и удобной очисткой. Он подходит для работы с порошками и гранулами и широко применяется в таких отраслях, как производство литиевых батарей, химическая обработка, обработка пищевых продуктов и фармацевтических порошков.

Кроме того, поворотный клапан оснащен системой газового уплотнения. Путем введения герметизирующего газа в область уплотнения ротора формируется стабильный газовый барьер, эффективно предотвращающий утечку материала и исключающий пересечение газа между различными зонами давления. Это обеспечивает надежную работу как в условиях положительного давления, так и в условиях вакуумной транспортировки.

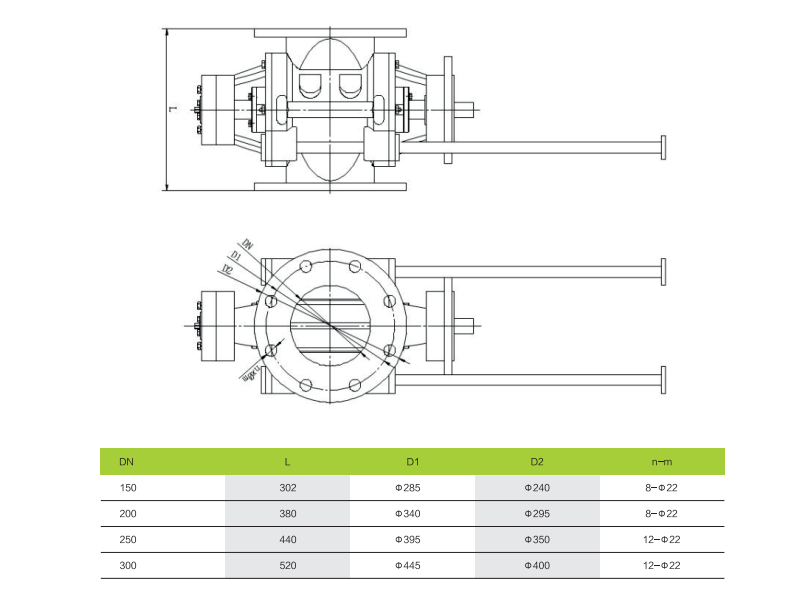

Техническая спецификация

▪ Размер: Ду150–Ду300.

▪ Рабочее давление: от -0,1 МПа до 0,15 МПа.

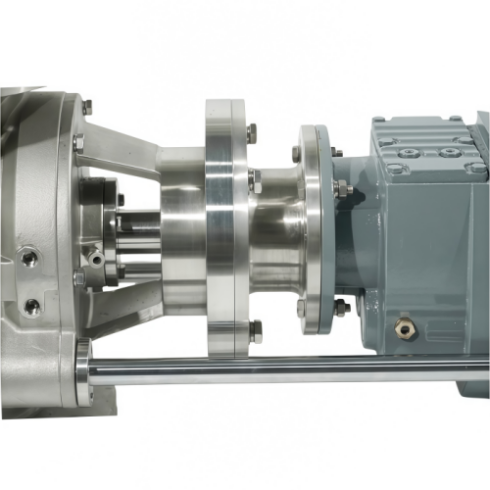

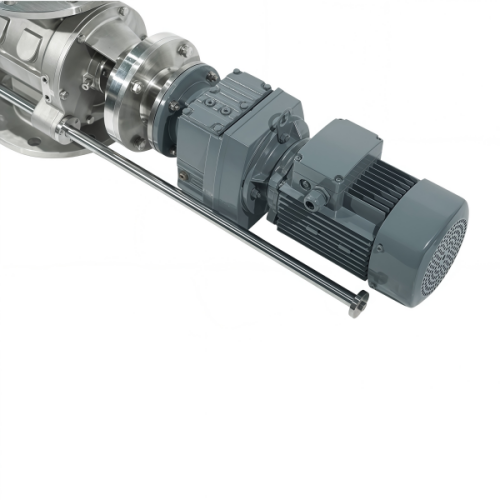

▪ Привод: мотор-редуктор (стандартный).

▪ Рабочая температура: от -20°C до +150°C.

▪ Материал (металлические детали): нержавеющая сталь 316L/304 (детали, контактирующие с рабочей средой).

 Нержавеющая сталь 304 (не смачиваемые детали)

▪ Материал уплотнения: фторэластомер (FKM), соответствует FDA 21 CFR 177.2660 (стандарт).

▪ Чистота поверхности: Ra < 0,4 мкм (смачиваемые детали)

▪ Тип давления: Негерметичная/негерметичная конструкция (стандартная).

▪ Стандарты подключения: GB PN10 / ANSI 150# / DIN PN10 / JIS 10K / HG20592.

▪ Тип соединения: Фланцевое соединение.
