Прежде чем начать процесс отбора проб, первым важным шагом является процедура стерилизации на месте (SIP). На этом этапе асептический клапан для отбора проб хранится в закрытом положении, чтобы обеспечить надлежащую стерилизацию всех внутренних поверхностей.
Чтобы начать отбор проб, клапан открывается либо путем вращения ручной ручки (для регулируемых ручных клапанов), либо путем активации привода (для автоматических версий). Это действие поднимает диафрагму и открывает сердцевину вала, позволяя стерильной жидкости течь через клапан в линию отбора проб.
После завершения отбора проб привод меняет направление движения и закрывает мембранный клапан. На этом этапе клапан поддерживает стерильное соединение между двумя прикрепленными шлангами, позволяя провести еще один раунд SIP-стерилизации для обеспечения полной гигиенической целостности системы.

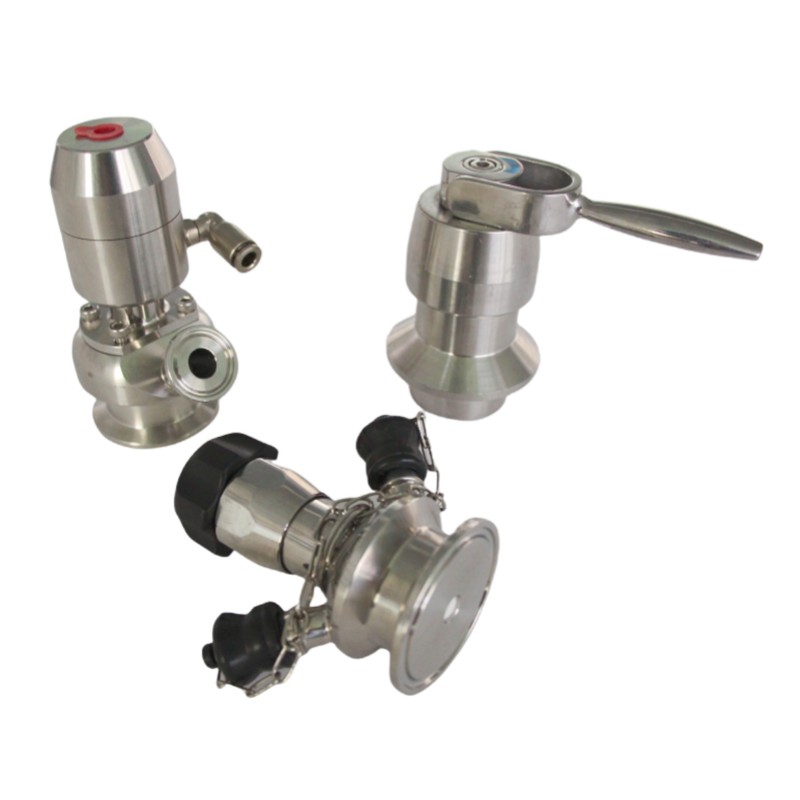

Этот асептический пробоотборный клапан предназначен для использования в чистых помещениях и идеально подходит для применения в фармацевтической, биотехнологической, молочной промышленности и производстве напитков, где санитарная обработка и предотвращение загрязнения имеют первостепенное значение.
| Технические данные | ||
| Материал | Связаться с частями продукта | 316Л(1,4404) |
| бесконтактные части продукта | 304(1,4301) | |
| Предоставьте сертификат EN 10204 3.1B. | ||
| Материал уплотнения | стандартный | ЭПДМ |
| вариант | Силикон, ФПМ, ПТФЭ | |
| Все материалы уплотнений соответствуют FDA 177.2600. | ||
| Температура | Рабочая температура | -20~+135℃(ЭПДМ) |
| Температура стерилизации | 150 ℃ (макс. 20 мин) | |
| Давление | Рабочее давление | ≈10 бар |
| Контролируйте давление воздуха | 5~8бар | |
| Обработка поверхности | Внутренняя поверхность | Ra < 0,8 мкм |
| Внешняя поверхность | Пескоструйная очистка | |
| Связь | Способ соединения: сварка, резьба, зажим. | |

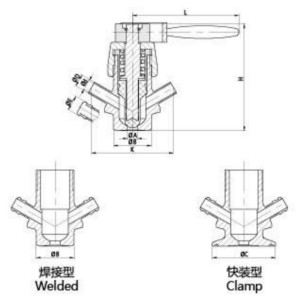

| Размер | A | B | C | d | D | E | H | K | L |
| DN6 | 8 | 30 | 50.5 | 6 | 8 | 10 | 97 | 65 | 87 |
| DN8 | 8 | 30 | 50.5 | 8 | 10 | 12 | 97 | 65 | 87 |
| Размер | A | B | C | D | d1 | Д1 | Д2 | E | F | G | H | k | L |
| DN6 | 8 | 30 | 25.2 | 50.5 | 6 | 8 | 10 | 25.4 | БСП 1/2” | 110.5 | 80 | 60 | 87 |
| DN8 | 8 | 30 | 25.2 | 50.5 | 8 | 10 | 12 | 25.4 | БСП 1/2” | 110.5 | 80 | 60 | 87 |
