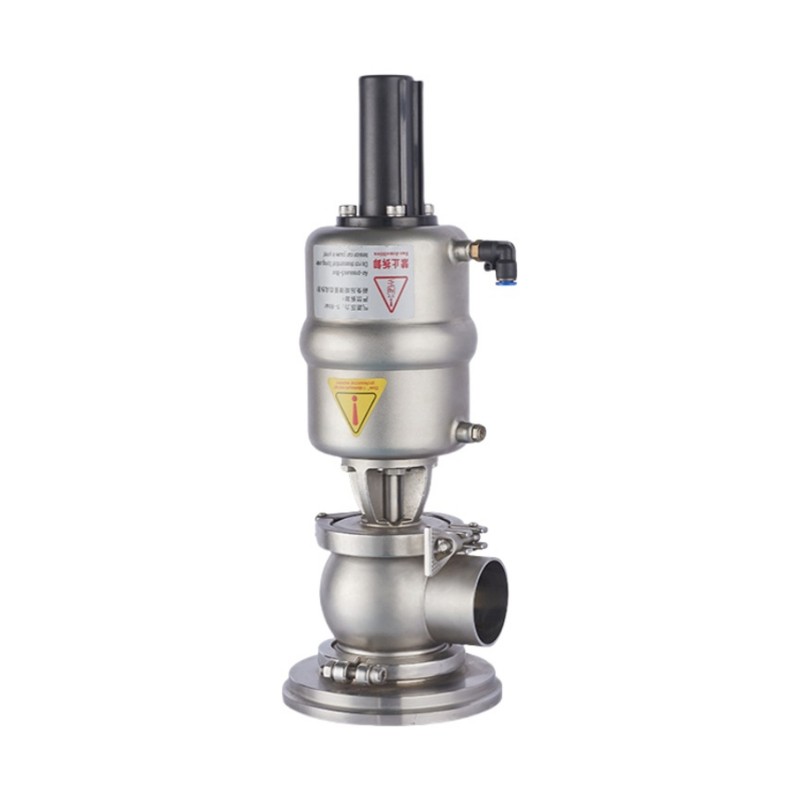

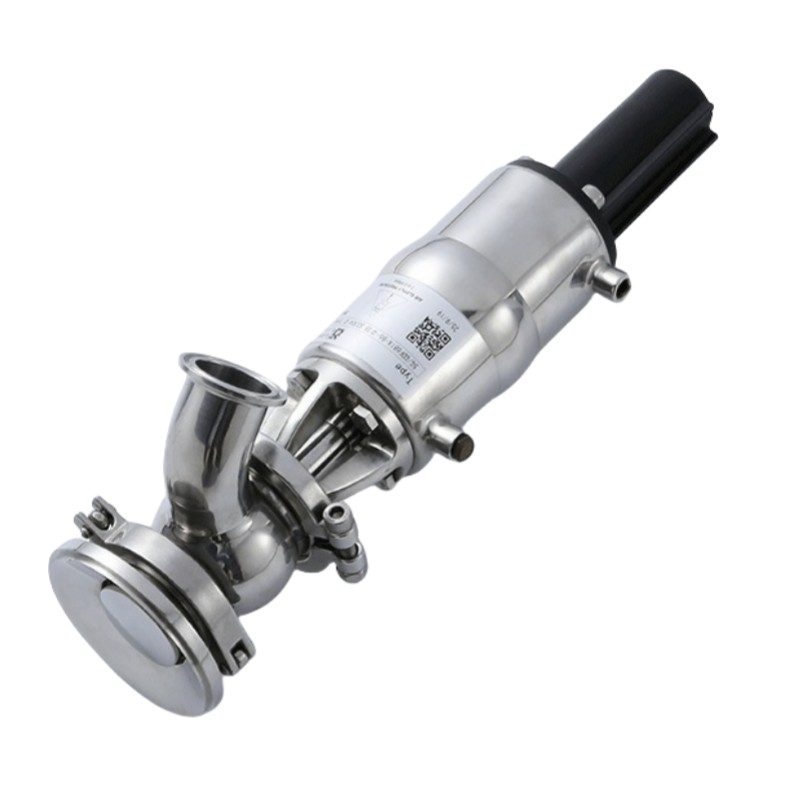

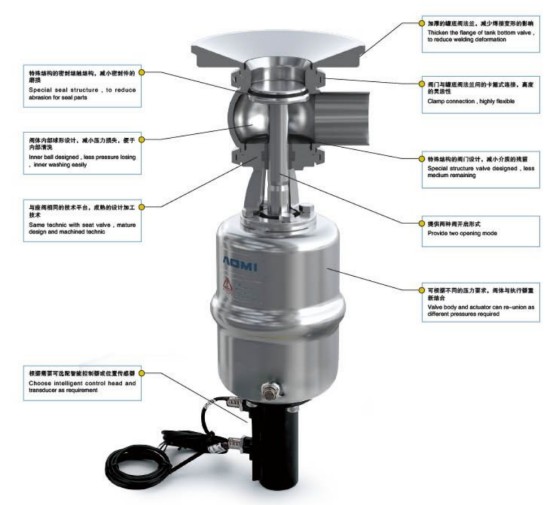

Донный клапан резервуара GD3 — это высокопроизводительный седельный клапан с пневматическим приводом, разработанный для критически важных гигиенических применений, требующих надежного дренажа и возможности очистки в основании технологических резервуаров. Основанный на прочной и проверенной платформе односедельного клапана, этот клапан имеет компактную, компактную конструкцию с минимальным количеством движущихся частей, что обеспечивает исключительную надежность, низкие эксплуатационные расходы и длительный срок службы.
Он идеально подходит для таких санитарных отраслей, как пивоварение, молочная промышленность, производство напитков и фармацевтическое производство, где важны гигиеничность работы и простота обслуживания. Клапан GD3 с дистанционным управлением посредством сжатого воздуха состоит из клапанного блока и нижнего фланца резервуара. Чтобы увеличить срок службы уплотнения и минимизировать износ, сжатие уплотнения достигается за счет прецизионного контакта металла с металлом.
Доступен в двух гибких конфигурациях:

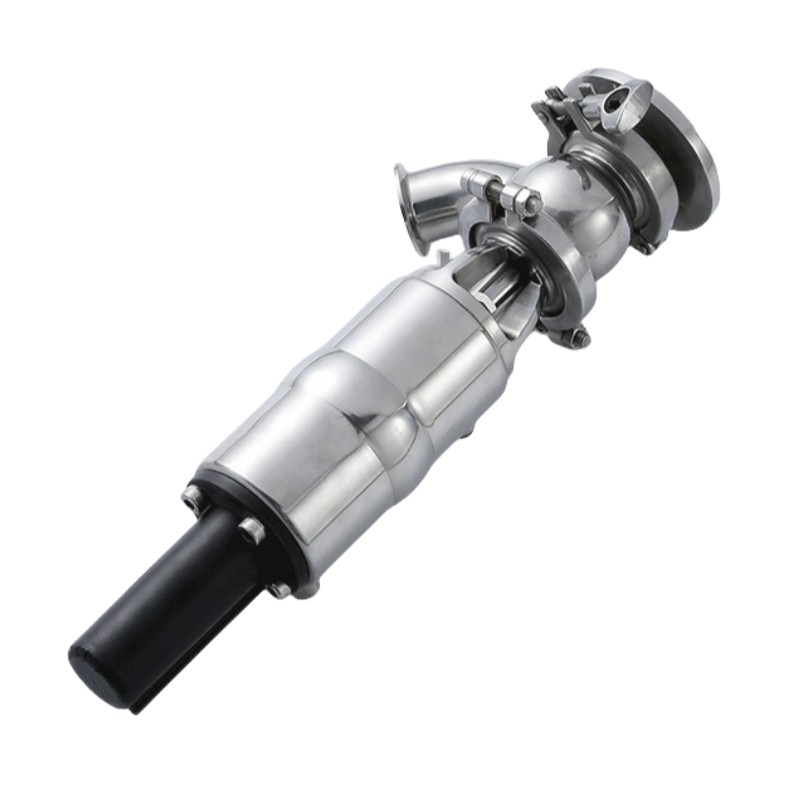

Тип GD3-T – зажимное соединение
Версия GD3-T имеет хомутовое соединение между клапаном и фланцем резервуара. Слегка ослабив зажим, корпус клапана можно повернуть в любое положение, обеспечивая гибкое выравнивание и легкий доступ для обслуживания. Фланец резервуара приваривается непосредственно к резервуару, обеспечивая гигиеническое и герметичное уплотнение.
Тип GD3-F – болтовое соединение
В версии GD3-F используется болтовое соединение, позволяющее поворачивать корпус клапана на 360° для оптимального позиционирования и гибкости установки. Как и у моделей Т-типа, фланец резервуара неразъемно приварен к конструкции резервуара.
Обе конфигурации предлагают пути потока без застоев и полную совместимость с CIP/SIP и предназначены для поддержки строгих санитарных технологических сред. Клапан GD3 — это универсальное, удобное в обслуживании и готовое к автоматизации решение для современных систем очистки на месте и дренажных клапанов.
| Технические данные | |||
| Материал | Связаться с частями продукта | 316Л(1,4404) | |
| бесконтактные части продукта | 304(1,4301) | ||
| Предоставить сертификат EN102043.1B | |||
| Материал уплотнения | стандартный | ЭПДМ | |
| Весь материал уплотнений соответствует требованиям FDA 1772600. | |||
| вариант | NBR, FPM, силикон | ||
| Весь материал уплотнений соответствует требованиям FDA 1772600. | |||
| Температура | Рабочая температура | -20~+135°C (ЭПДМ) | |
| Температура стерилизации | 150°C (макс. 20 мин) | ||
| Давление | Рабочее давление | 0~5 бар (стандартно) | |
| Принятие требований высокого давления | |||
| Контролируйте давление воздуха | 5~8 бар | ||
| Обработка поверхности | Внутренняя поверхность | Ра≤0,8 мкм | |
| Внешняя поверхность | Пескоструйная очистка | ||
| Связь | Стандарт подключения | приварной конец: DIN 11850 серия 2 | |
| сварной конец: стандарт дюймовой трубы | |||
| Способ соединения: сварка, резьба, хомут, фланец. | |||
| Вариант | Интеллектуальный контроллер | 24 В постоянного тока | |
| 1/2 электромагнитный клапан | |||
| Датчик положения | 24 В постоянного тока | ||
| 2 датчика положения NPN/PNP | |||
| «Требуется большее давление; пожалуйста, свяжитесь с техническим отделом AOMI. | |||

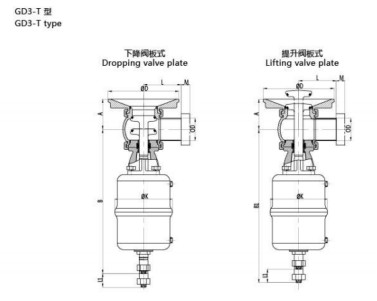

| размеры (мм) | |||||||||
| DN | A | B | Б1 | D | K | L | Л1 | 0D | М(ЗАЖИМ) |
| Ду25 | 35 | 289.8 | 298 | 145 | 91 | 55 | 20 | 29×1,5 | 21.5 |
| Ду40 | 41 | 294 | 308 | 145 | 91 | 65 | 20 | 41×1,5 | 21.5 |
| Ду50 | 48 | 326 | 345 | 165 | 130 | 80 | 30 | 53×1,5 | 21.5 |
| Ду65 | 58 | 414 | 445 | 195 | 195 | 90 | 40 | 70×2,0 | 2Б |
| ДНБ0 | 72 | 418 | 450 | 220 | 195 | 110 | 40 | 85×2,0 | 2Б |
| Ду100 | 82 | 432 | 463.5 | 250 | 195 | 120 | 40 | 104×2,0 | 2Б |
| НЧ | |||||||||
| 1,0° | 35 | 289 | 298 | 145 | 91 | 55 | 20 | 25,4×1,65 | 12.7 |
| 1,5 ' | 41 | 294 | 308 | 145 | 91 | 65 | 20 | 38,1×1,65 | 12.7 |
| 2,0° | 48 | 324 | 344 | 165 | 130 | 80 | 30 | 50,8×1,65 | 12.7 |
| 2,5 ' | 55 | 335 | 355 | 195 | 130 | 85 | 30 | 63,5×1,65 | 12.7 |
| 3,0° | 64 | 417.5 | 449 | 220 | 195 | 95 | 40 | 76,2×1,65 | 12.7 |
| 4,0° | 82 | 432 | 483.5 | 250 | 195 | 125 | 40 | 101,6×2,11 | 15.8 |
| Для получения информации о методе подключения M·Другой обратитесь в технический отдел AVM. | |||||||||
| L1: зависит от давления | |||||||||
| размеры (мм) | |||||||||
| DN | A | B | Б1 | D | K | L | Л1* | ОД | М (зажим) |
| Ду25 | 55.5 | 295 | 298 | 110 | 91 | 55 | 17 | 29×1,5 | 21.5 |
| Ду40 | 65 | 301 | 310 | 120 | 91 | 65 | 20 | 41×1,5 | 21.5 |
| Ду50 | 68.5 | 326 | 347 | 160 | 130 | 80 | 30 | 53×1,5 | 21.5 |
| Ду65 | 84 | 414 | 445.5 | 180 | 195 | 90 | 40 | 70×2,0 | 28 |
| ДНБ0 | 87 | 418 | 450 | 180 | 195 | 110 | 40 | 85×2,0 | 28 |
| Ду100 | 93 | 432 | 463.5 | 200 | 195 | 120 | 40 | 104×2,0 | 28 |
| ДЮЙМ |
|
||||||||
| 1,0 дюйма | 55.5 | 295 | 298 | 110 | 91 | 55 | 17 | 25,4×1,65 | 12.7 |
| 1,5 дюйма | 65 | 301 | 310 | 60 | 91 | 65 | 20 | 38,1×1,65 | 12.7 |
| 2,0 дюйма | 68.5 | 325 | 346 | 160 | 130 | 80 | 30 | 50,8х1,65 | 12.7 |
| 2,5 дюйма | 80 | 335 | 356 | 160 | 130 | 85 | 30 | 63,5×1,65 | 12.7 |
| 3,0 дюйма | 84 | 417.5 | 449 | 180 | 195 | 95 | 40 | 76,2×1,65 | 12.7 |
| 4,0 дюйма | 93 | 432 | 463.5 | 200 | 195 | 120 | 40 | 101,6×2,11 | 15.8 |
| Для получения информации о другом способе подключения M* обратитесь в технический отдел AVM. | |||||||||
| L1*: зависит от давления | |||||||||
