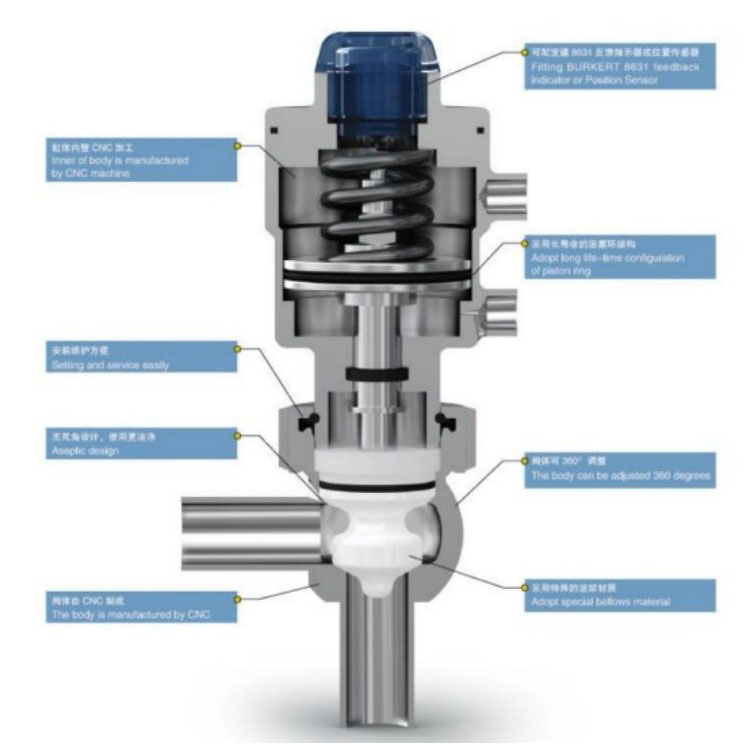

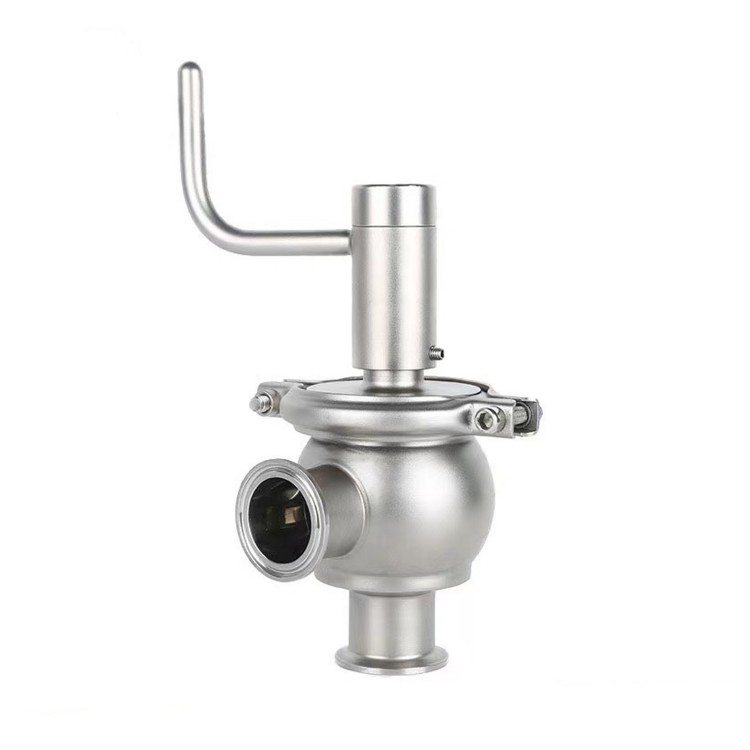

Санитарный ручной шаровой клапан открывается и закрывается в стерильных условиях благодаря специально разработанному приводу, который приводит в движение выдвижную катушку, оснащенную гофрированным сильфоном из ПТФЭ или металла. Эта усовершенствованная структура уплотнения обеспечивает точное перемещение при сохранении полной асептической целостности. Клапан, изготовленный из высокоэффективных материалов, сохраняет отличные герметичные характеристики даже после многократных циклов SIP (стерилизация на месте).
Гладкая поверхность сильфона обеспечивает тщательную стерилизацию и очистку, а уникальная конструкция уплотнения исключает потенциальные мертвые зоны внутри клапана, тем самым снижая риск загрязнения и обеспечивая гигиеническую эксплуатацию на протяжении всего процесса.
| Материал | Связаться с частями продукта | 316Л(1,4404) |
| бесконтактные части продукта | 304(1,4301) | |
| Все материалы могут предоставить сертификат 3.1B. | ||
| Материал уплотнения | стандартный | ПТФЭ сильфон |
| вариант | сильфон 316L/ПТФЭ | |
| Все уплотнительные материалы соответствуют FDA 177.1550. | ||
| Температура | Рабочая температура | -20~+135°C (ПТФЭ) |
| Температура стерилизации | 150°C (макс. 60 мин) | |
| Давление | Рабочее давление | 0–5 бар |
| Контролируйте давление воздуха | 5~8 бар | |
| Обработка поверхности | Внутренняя поверхность | Ра≤0,6 мкм |
| Внешняя поверхность | Ра≤1,6 мкм | |
| Связь | Стандарт подключения | приварной конец: DIN 11866 серия 1 |
| приварной конец: DIN 11866 серия 3 | ||
| метод соединения: сварка, резьба, хомут, фланец | ||
| Вариант | Интеллектуальный контроллер | 24 В постоянного тока |
| 1 электромагнитный клапан | ||
| Датчик положения | 24 В постоянного тока | |
| Датчик положения 1/2 NPN/PNP | ||

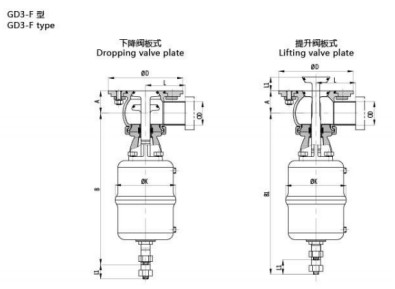

| РАЗМЕР | DIN 11866-1 | ||||||
| Ду10 | Ду15 | Ду20 | Ду25 | Ду32 | Ду40 | Ду50 | |
| H | 92 | 121.5 | 142.6 | 145.6 | 182.3 | 185.2 | 223 |
| H1 |
|
|
213.1 | 216.1 | 252.8 | 255.7 | 295.5 |
| K | 35 | 50 | 60 | 60 | 80 | 80 | 95 |
| B | 43 | 57 | 68 | 68 | 86 | Б6 | 102 |
| ОД | 13*1,5 | 19*1,5 | 23*1,5 | 29*1,5 | 35*1,5 | 41*1,5 | 53*1,5 |
| РАЗМЕР | DIN 11864-3 | ||||
| 1/2" | 3/4" | 1" | 11/2" | 2" | |
| H | 92 | 121.2 | 143.8 | 183.7 | 221.9 |
| H1 |
|
|
214.3 | 254.2 | 294.4 |
| K | 35 | 50 | 60 | Б0 | 95 |
| B | 43 | 57 | 68 | 86 | 102 |
| ОД | 12,7*1,65 | 19,05*1,65 | 25,4*1,65 | 38,1*1,65 | 50,8*1,65 |
| РАЗМЕР | DIN 11866-1 | ||||||
| Ду10 | Ду15 | Ду20 | Ду25 | Ду32 | Ду40 | Ду50 | |
| H | 92 | 121.5 | 142.6 | 145.6 | 182.3 | 185.2 | 223 |
| H1 |
|
|
38.9 | 39.5 | 50 | 50.1 | 61.6 |
| Н2 | 19 | 23 | 29.7 | 28.5 | 41.4 | 40 | 52 |
| L | 35 | 50 | 60 | 60 | 80 | Б0 | 95 |
| K | 43 | 57 | 68 | 68 | 86 | 86 | 102 |
| K | 6 | 6 | 6 | 6 | 8 | 8 | 10 |
| B | 38 | 48 | 65 | 65 | 88 | 8Б | 120 |
| Б1 | · |
|
110 | 110 | 140 | 140 | 160 |
| ОД | 13*1,5 | 19*1,5 | 23*1,5 | 291.5 | 35*1,5 | 41*1,5 | 53*1,5 |
| E | DIN 11864-3 | ||||
| 1/2" | 3/4" | 1" | 11/2" | 2" | |
| H | 92 | 121.2 | 143.Б | 183.7 | 221.9 |
| H1 |
|
|
37.7 | 48.6 | 60.5 |
| Н2 | 19 | 23 | 28.5 | 40 | 52 |
| L | 35 | 50 | 60 | 80 | 95 |
| K | 43 | 57 | 68 | 86 | 102 |
| K | 6 | 6 | 6 | 8 | 10 |
| B | 38 | 48 | 65 | 88 | 120 |
| Б1 |
|
|
110 | 140 | 160 |
| ОД | 71.12.65 | 19,05*1,65 | 25,4*1,65 | 38,1*1,65 | 50,8*1,65 |
