Порт быстрой передачи

Интеграция Alpha Port для изоляторов и систем транспортировки – безопасная, асептическая обработка материалов

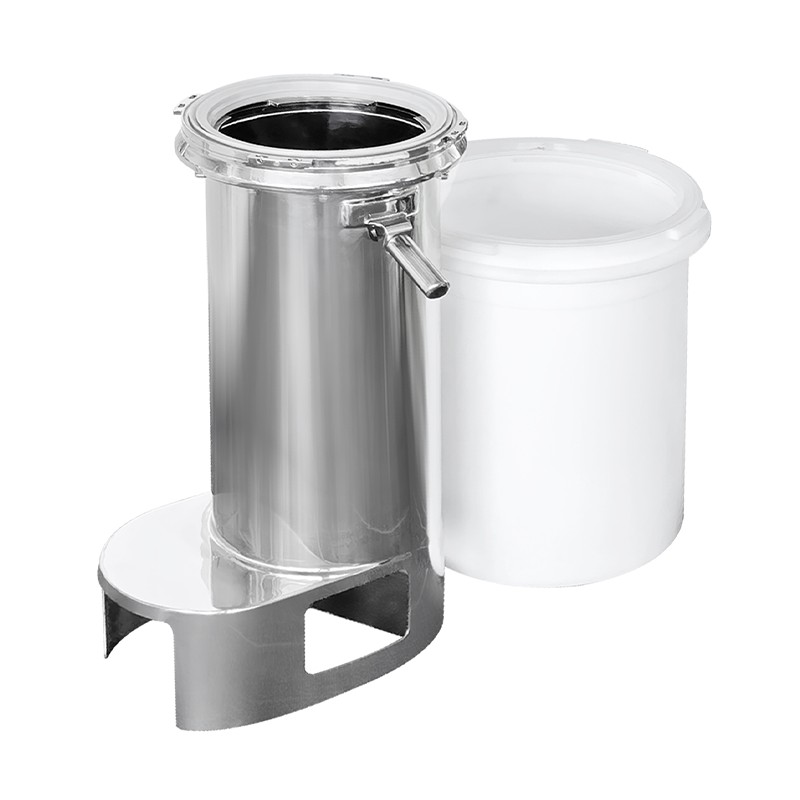

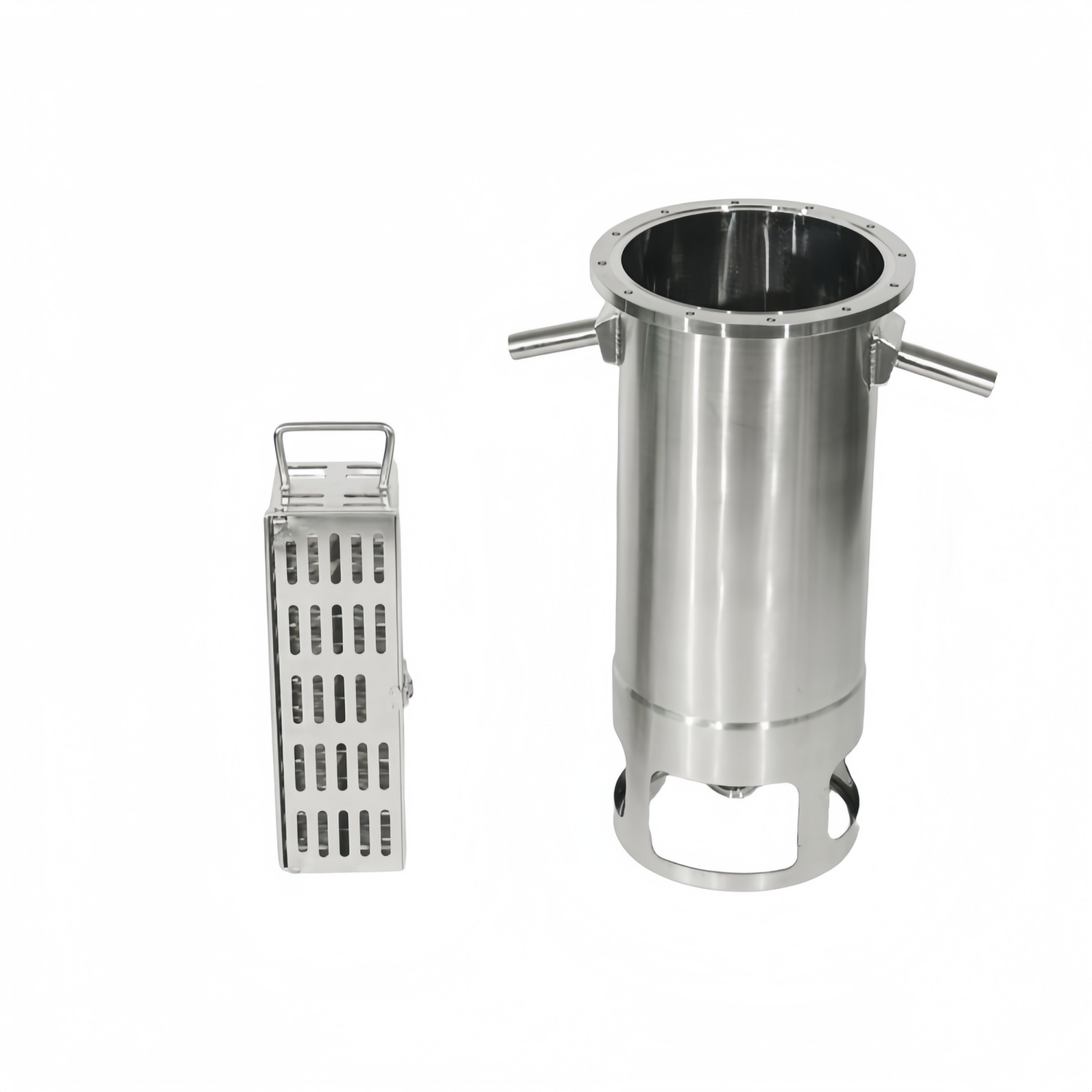

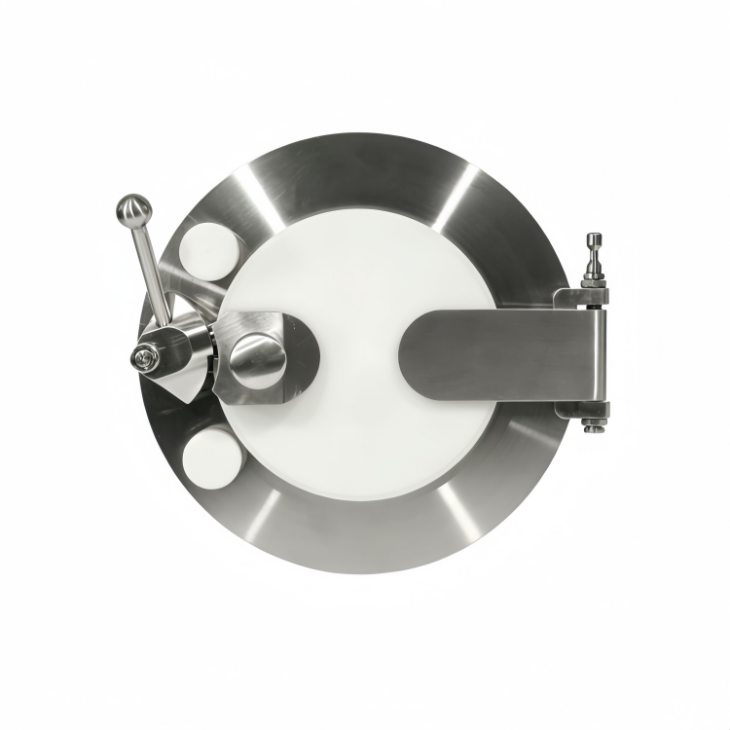

Порт Alpha предназначен для интеграции во входные и выходные точки изоляторов или систем транспортировки защитной оболочки. Он легко взаимодействует с контейнерами Beta, доступными из нержавеющей стали или пластика. Операторы могут открыть дверь порта Альфа изнутри изолятора через порт для перчаток, что позволяет безопасно и асептически переносить материалы в контейнер Бета.
Система гарантирует, что контейнер Бета можно будет отсоединить только тогда, когда дверь порта Альфа полностью закрыта, тем самым сохраняя безопасную среду без загрязнения. Критическое уплотнение остается неповрежденным на протяжении всего процесса стыковки и расстыковки.

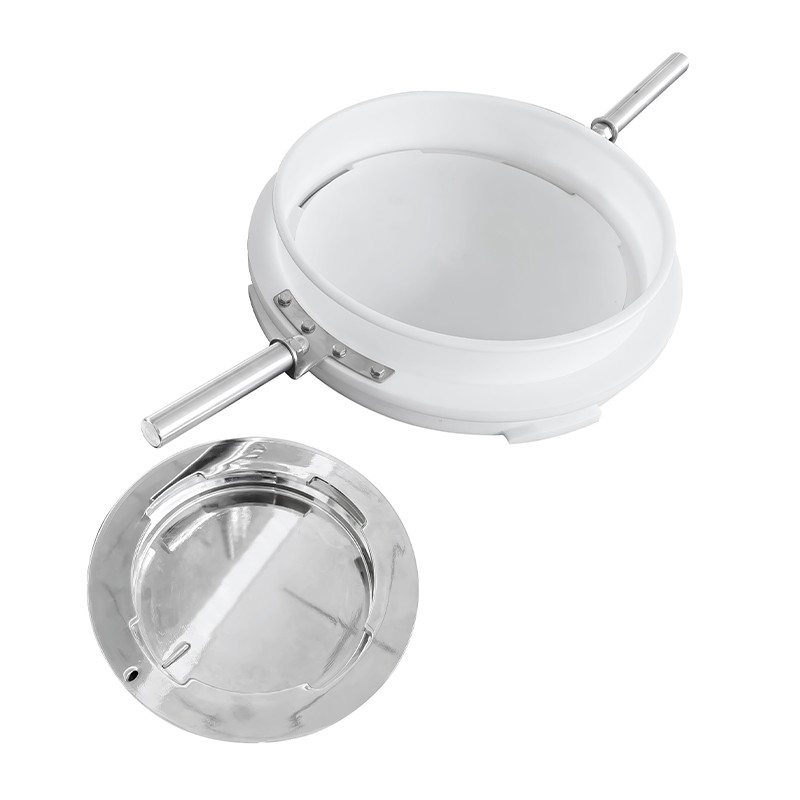

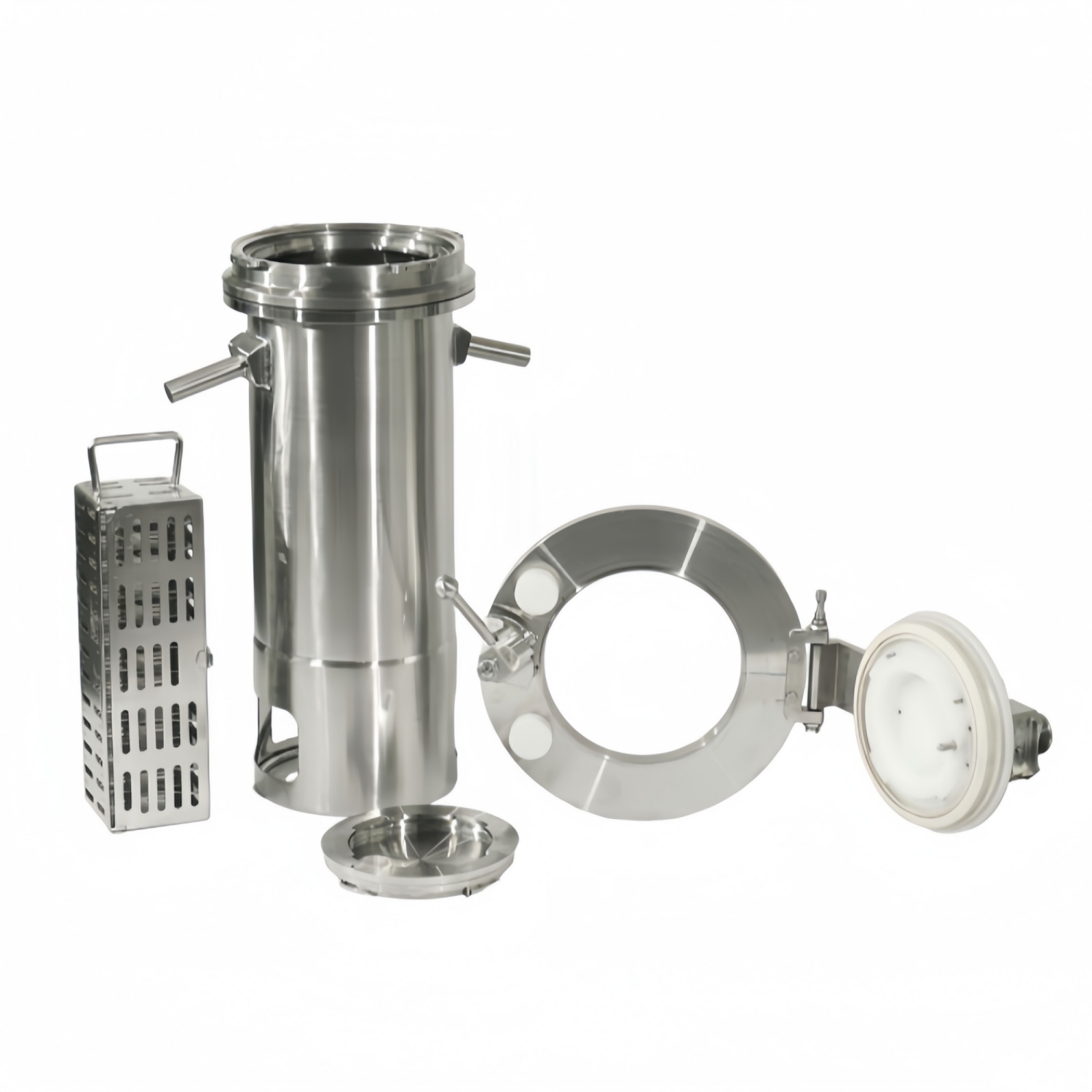

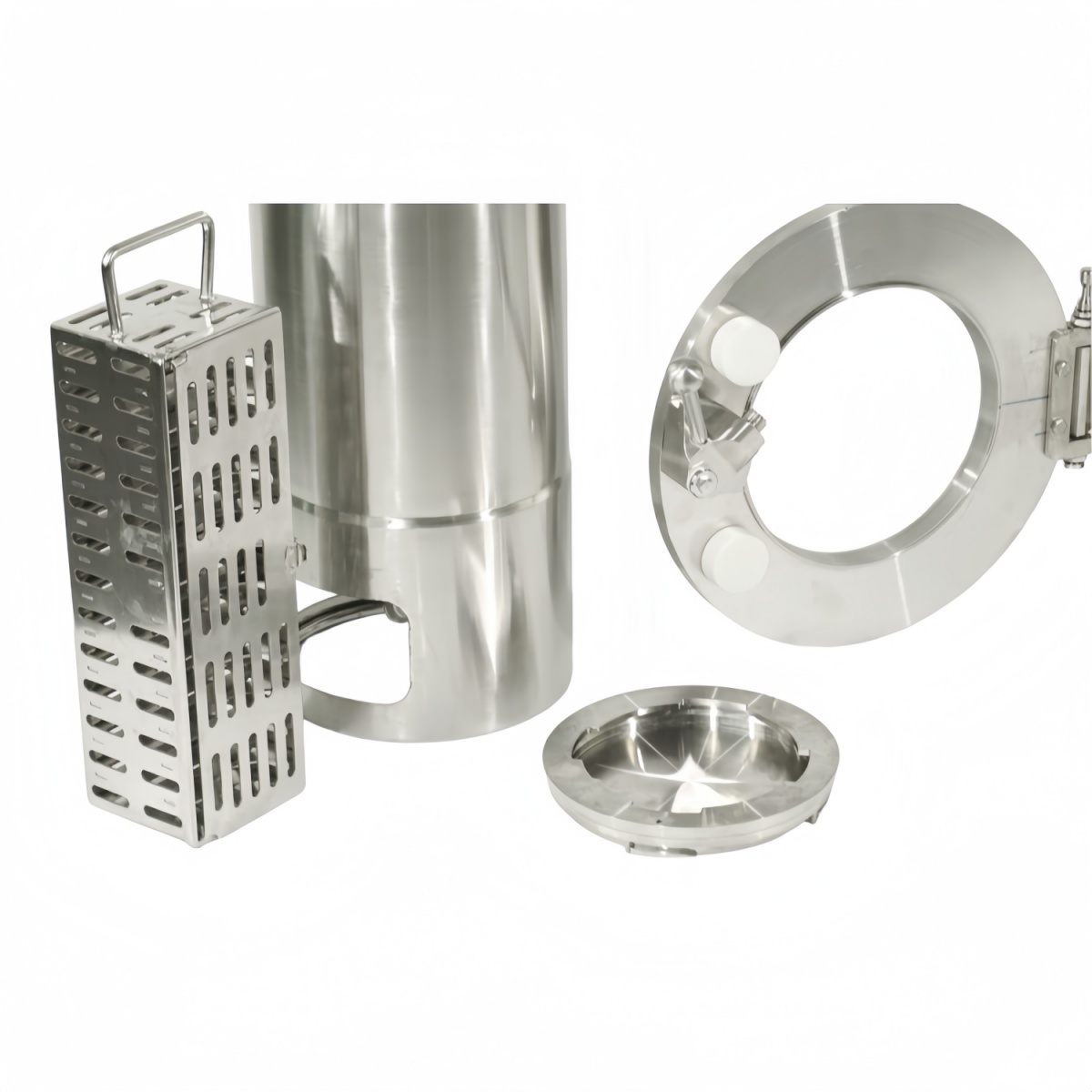

Система порта быстрой передачи (RTP) состоит из двух основных компонентов: блока Alpha и блока Beta. Каждый блок оснащен собственной дверью, высокоэффективными уплотнителями и надежным механизмом блокировки. Блок «Альфа» обычно монтируется на стене изолятора или перчаточного бокса, а блок «Бета» является портативным и используется для перемещения продуктов или отходов в зону содержания и из нее.

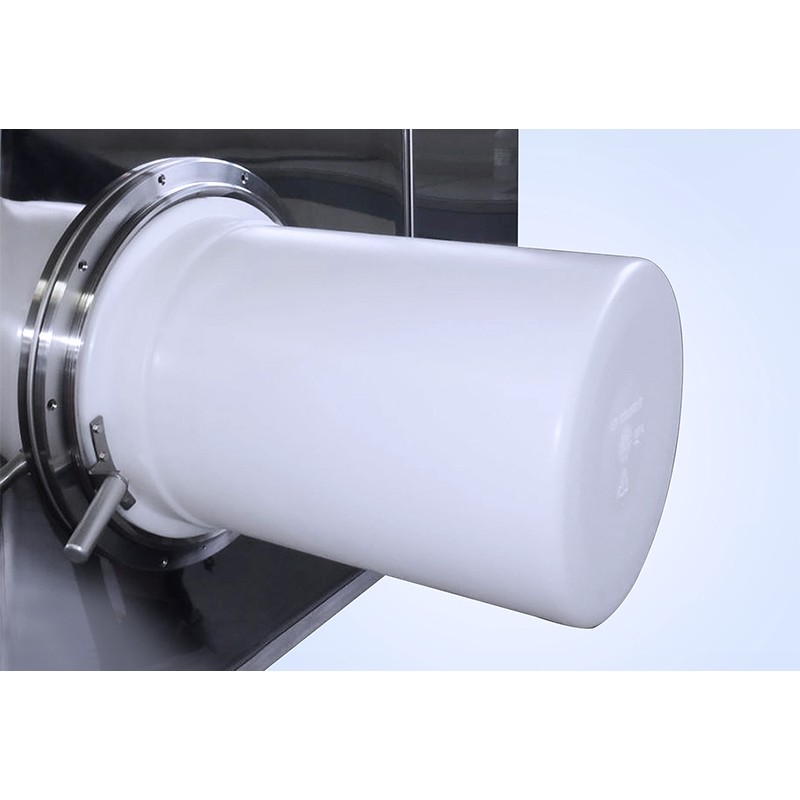

Когда блоки «Альфа» и «Бета» правильно состыкованы, материалы можно перемещать быстро и безопасно, не нарушая стерильную или замкнутую среду. Система блокировки порта Alpha гарантирует безопасную и надежную стыковку Alpha-Beta, гарантируя, что дверь Alpha не может быть открыта, пока блок Beta не будет полностью и правильно подключен.

Параметр

◆ Материал корпуса: нержавеющая сталь 316L (детали, контактирующие с продуктом) и нержавеющая сталь POM/304 (детали, не контактирующие с продуктом).
◆ Материал уплотнения: фторкаучук (FKM), силиконовый каучук — соответствует FDA 21 CFR 177.2600 (стандарт).
◆ Чистота поверхности: Ra < 0,4 мкм (поверхности, контактирующие с продуктом); Ra < 0,8 мкм (бесконтактные поверхности)
◆ Уровень защиты: класс уплотнения до OEB4.

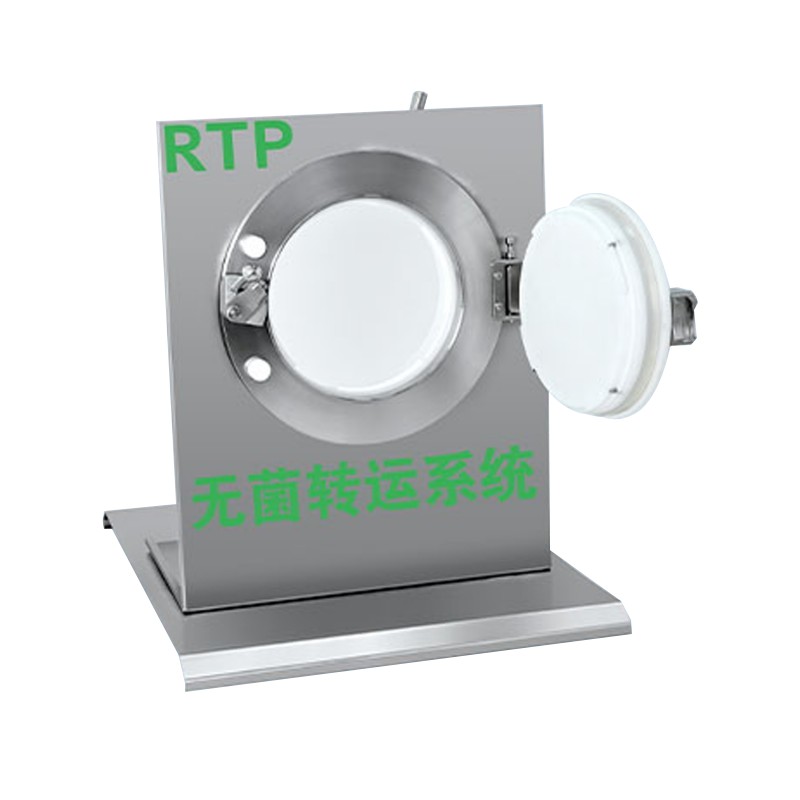

Ядром системы передачи является порт Alpha, механизм надежной блокировки которого обеспечивает полную безопасность во время операций подключения и отключения. Система основана на взаимодействии компонентов «Альфа» и «Бета», каждый из которых оснащен дверцей, запорным механизмом и уплотнительными элементами.

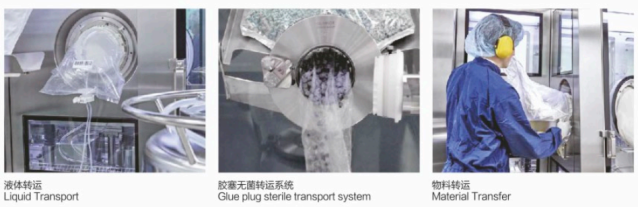

Блок Alpha обычно устанавливается на изоляторах, RABS (барьерных системах ограниченного доступа), шкафах биобезопасности или стенах чистых помещений. Блок Бета состоит из контейнера, мешка или аналогичного устройства, используемого для безопасного перемещения компонентов, твердых веществ или жидкостей между стерильными или изолированными средами.

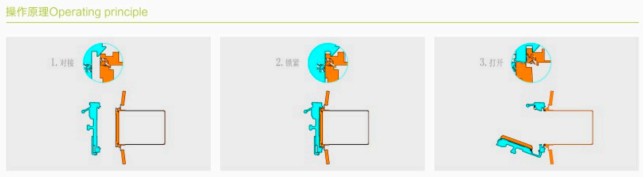

Ручное соединение с поворотом на 60°:

Компоненты Alpha и Beta надежно соединяются путем поворота их вручную на 60 градусов. При правильной стыковке дверцы каждого компонента отсоединяются от соответствующих корпусов и фиксируются как единое целое. Манжетное уплотнение обеспечивает надежное и герметичное соединение. На этом этапе дверцу можно открыть без ущерба для стерильности или целостности защитной оболочки.

Готов к использованию (RTU)
Срок годности: 24 месяца (в среднем)

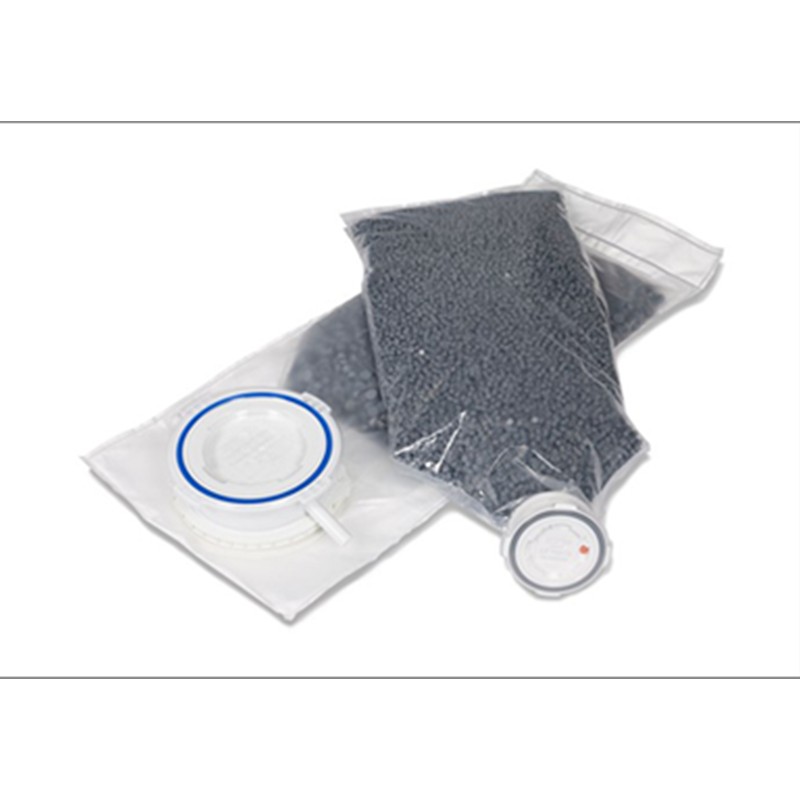

Объемы мешков: доступны в широком диапазоне от 10 до 150 л для различных применений.
