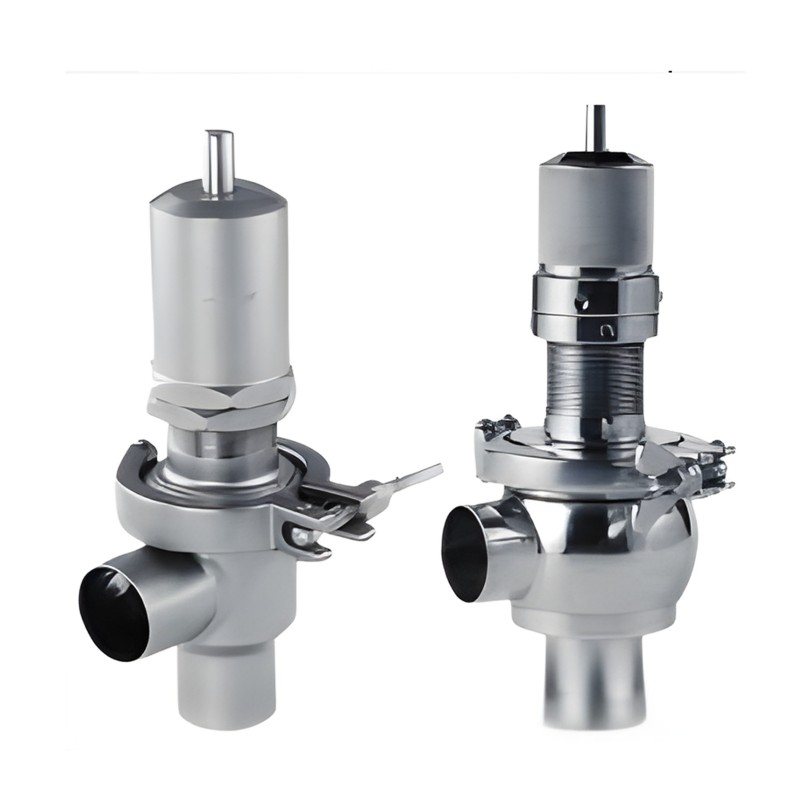

В нормальных условиях эксплуатации этот предохранительный клапан остается в закрытом положении. Санитарный предохранительный клапан AQ3 откалиброван на заводе на определенное безопасное давление путем регулировки внутренней пружины с помощью нажимной гайки. Этот предварительно установленный предел давления действует как гарантия защиты системы обработки от избыточного давления и потенциального повреждения.
Когда давление в системе превышает калиброванный порог, клапан автоматически открывается, пропуская лишнюю жидкость. Этот немедленный сброс давления помогает поддерживать стабильность системы и обеспечивает безопасную работу в линиях санитарной обработки.
Для большей универсальности клапан может быть оснащен ручной ручкой. Эта функция позволяет частично открыть клапан, чтобы обеспечить контролируемый проход чистящих средств во время процессов CIP (очистка на месте), обеспечивая оптимальную гигиену без разборки.
Клапан, изготовленный из высококачественной нержавеющей стали, идеально подходит для использования в молочной промышленности, производстве напитков, фармацевтической и пищевой промышленности, где требуются надежные, гигиенические решения для сброса давления.
| Технические данные | ||
| Материал | Связаться с частями продукта | 304Л/316Л(1.4307/1.4404) |
| бесконтактные части продукта | 304(1,4301) | |
| Предоставьте сертификат EN 10204 3.1B. | ||
| Материал уплотнения | стандартный | ЭПДМ |
| вариант | СИЛИКОН, ПТФЭ, FPM, NBR | |
| Материалы уплотнений соответствуют FDA 177.2600. | ||
| Температура | Рабочая температура | -20~+135℃(ЭПДМ) |
| Температура стерилизации | 150 ℃ (макс. 20 мин) | |
| Обработка поверхности | Внутренняя поверхность | Ра ≤ 0,8 мкм |
| Внешняя поверхность | Пескоструйная очистка | |
| Связь | Стандарт подключения | приварной конец: DIN 11850 серия2 |
| сварной конец: стандарт дюймовой трубы | ||
| Способ соединения: сварка, резьба, зажим, фланец. | ||
| Давление | Контролируйте давление воздуха | 0-3 бар/0-6 бар/0-10 бар (в зависимости от роли пружины) |
| 5~8бар | ||

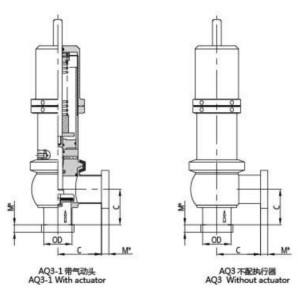

| Размер | A | B | C | d | D | E | H | K | L |
| DN6 | 8 | 30 | 50.5 | 6 | 8 | 10 | 97 | 65 | 87 |
| DN8 | 8 | 30 | 50.5 | 8 | 10 | 12 | 97 | 65 | 87 |
| Размер | C | ОД | Зажим М/3А |
| 1 ” | 60 | 25,4*1,65 | 12.7 |
| 1 1/4 дюйма | 60 | 31,75*1,65 | 12.7 |
| 1 1/2 дюйма | 70 | 38,1*1,65 | 12.7 |
| 2” | 80 | 50,8*1,65 | 12.7 |
| 2 1/2 дюйма | 95 | 63,5*1,65 | 12.7 |
| 3” | 115 | 76,2*1,65 | 12.7 |
| 4 дюйма | 125 | 101,6*2,11 | 15.8 |
| Размер | C | ОД | M*(Зажим DIN) |
| Ду25 | 50 | 29*1,5 | 12.7 |
| Ду32 | 55 | 35*1,5 | 12.7 |
| Ду40 | 57 | 41*1,5 | 12.7 |
| Ду50 | 65 | 53*1,5 | 12.7 |
| Ду65 | 80 | 70*2,0 | 12.7 |
| Ду80 | 95 | 85*2,0 | 12.7 |
| Ду100 | 115 | 104*2,0 | 15.8 |
| Размер | C | ОД | М*(зажим 3А) |
| 1 ” | 50 | 25,4*1,65 | 12.7 |
| 1 1/4 дюйма | 55 | 31,75*1,65 | 12.7 |
| 1 1/2 дюйма | 57 | 38,1*1,65 | 12.7 |
| 2” | 65 | 50,8*1,65 | 12.7 |
| 2 1/2 дюйма | 80 | 63,5*1,65 | 12.7 |
| 3” | 95 | 76,2*1,65 | 12.7 |
| 4 дюйма | 115 | 101,6*2,11 | 15.8 |
