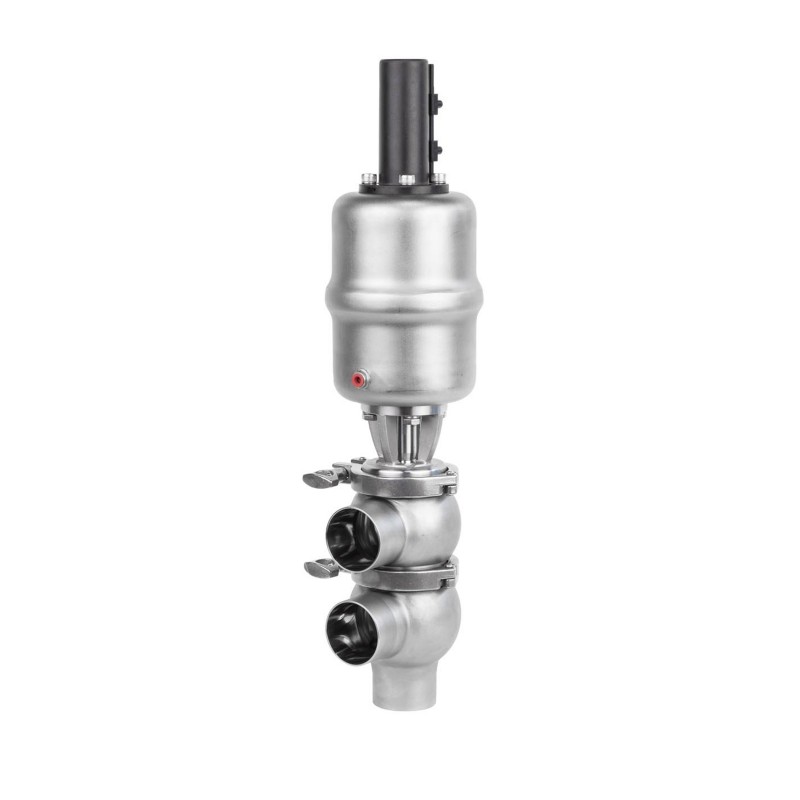

Санитарный отводной клапан

Этот санитарный отводной клапан предназначен для безопасного разделения двух разных сред, протекающих через один и тот же клапан, предотвращая перекрестное загрязнение. Он оснащен проверенной одноместной платформой с пневматическим управлением, обеспечивающей надежную работу в молочной промышленности, производстве напитков и фармацевтической промышленности. Компактный, легко чистится (совместим с CIP/SIP) и идеально подходит для линий обработки санитарных жидкостей.

Отправить запрос

Описание продукта

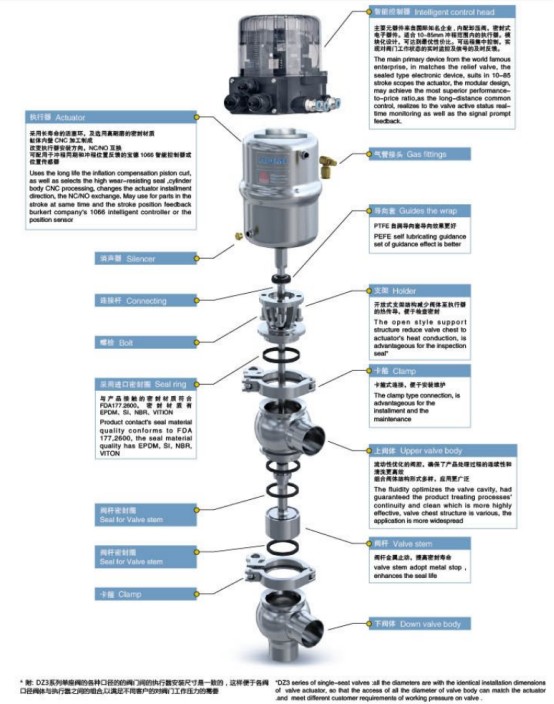

Санитарный отводной клапан представляет собой гигиенический седельный клапан с пневматическим приводом, предназначенный для применений, требующих безопасного разделения двух разных потоков продукта через один корпус клапана. Эта усовершенствованная конструкция, основанная на проверенной платформе односедельного клапана, обеспечивает нулевое перекрестное загрязнение, точное управление и простой мониторинг работы клапана, что делает его идеальным решением для систем обработки жидкостей в отраслях с высокими гигиеническими требованиями.

Гибкая и гигиеничная конструкция делает его особенно подходящим для использования в молочной промышленности, производстве напитков и фармацевтической промышленности, где чистота продукта, совместимость с CIP/SIP и безопасность процесса имеют решающее значение. Клапан эффективно предотвращает смешивание жидкостей, даже когда через один и тот же блок проходят разные среды, обеспечивая оптимальную смену продуктов и надежную очистку линии.

Ключевые преимущества:

Гигиеничная конструкция, устойчивая к смешиванию, для предотвращения перекрестного загрязнения.
Пневматический привод для надежного и автоматизированного управления процессом.
Основан на проверенной и надежной платформе односедельных клапанов.
Идеально подходит для переработки молочных продуктов, производства напитков и фармацевтических применений.
Разработан для очистки на месте (CIP) и стерилизации на месте (SIP).
Этот клапан является важным компонентом систем обработки санитарных жидкостей, обеспечивая как производительность, так и безопасность в процессах, где разделение сред жизненно важно.

Параметр

Технические данные
Материал	Связаться с частями продукта	316Л(1,4404)
	бесконтактные части продукта	304(1,4301)
	Предоставить сертификат EN 102043.1B
Материал уплотнения	Стандартный	ЭПДМ
	Вариант	NBR, FPM, силикон
	Все материалы уплотнений соответствуют FDA 177.2600.
Температура	Рабочая температура	-20~+135°C (ЭПДМ)
	Температура стерилизации	150°C (макс. 20 мин)
Давление	Рабочее давление	0~5 бар (стандартно)
	Принятие требований высокого давления
	Контролируйте давление воздуха	5~8 бар
Обработка поверхности	Внутренняя поверхность	Ра≤0,8 мкм
	Внешняя поверхность	Пескоструйная очистка
Связь	Стандарт подключения	приварной конец: DIN 11850 серия 2
		сварной конец: стандарт дюймовой трубы
	Способ соединения: сварка, резьба, хомут, фланец.
Вариант	Интеллектуальный контроллер	24 В постоянного тока
		1/2 электромагнитный клапан
	Датчик положения	24 В постоянного тока
		2 датчика положения NPN/PNP

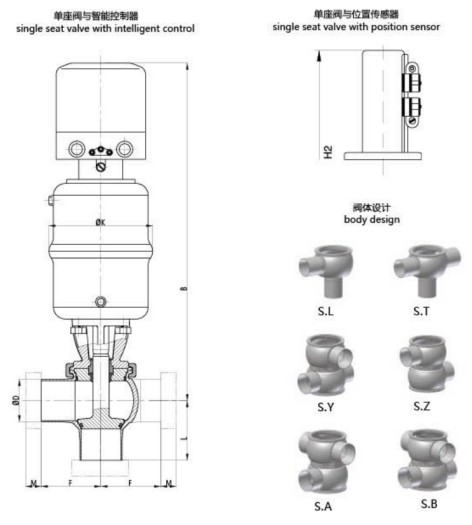

Серия типа глобуса:

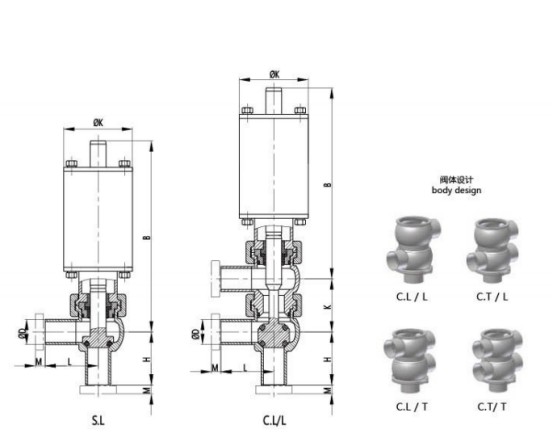

размеры (мм)
DN	B	H	K	F	D	зажим МДИН)
Ду25	295	50.5	90	55	29×1,5	21.5
Ду40	301	63	90	65	41×1,5	21.5
Ду50	326	76	130	75	53×1,5	21.5
Ду65	414	93	195	90	70×2,0	28
Ду80	418	109	195	110	85*2,0	28
Ду100	432	127	195	120	104*2,0	28
ДЮЙМ	М (зажим 3А)
1,0 дюйма	295	50.5	90	55	25,4×1,65	12.7
1,5 дюйма	301	63	90	65	38,1×1,65	12.7
2,0 дюйма	325	76	130	75	50,8*1,65	12.7
2,5 дюйма	335	88	130	85	63,5×1,65	12.7
3,0 дюйма	417.5	101	195	95	76,2*1,65	12.7
4,0 дюйма	432	127	195	120	101,6*2,11	15.8

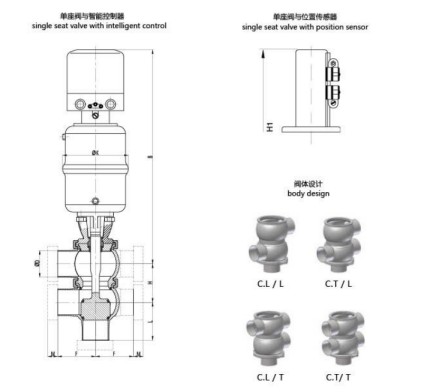

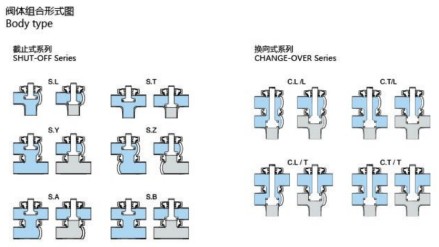

Серия перенаправления:

размеры (мм)
DN	B	H	K	F	D	M (DIN, влажный)
Ду25	295	50.5	90	55	29×1,5	21.5
Ду40	301	63	90	65	41×1,5	21.5
Ду50	326	76	130	75	53×1,5	21.5
Ду65	414	93	195	90	70×2,0	28
Ду80	418	109	195	110	85*2,0	28
Ду100	432	127	195	120	104*2,0	28
ДЮЙМ	М (зажим 3А)
1,0 '	295	50.5	90	55	25,4×1,65	12.7
1,5 '	301	63	90	65	38,1×1,65	12.7
2,0 '	325	76	130	75	50,8*1,65	12.7
2,5 '	335	88	130	85	63,5×1,65	12.7
3,0 '	417.5	101	195	95	76,2*1,65	12.7
4,0 '	432	127	195	120	101,6*2,11	15.8

Мини одиночный клапан

размеры (мм)
DN	B	H	K	L	D	зажим МДИН)
Ду10	144.5	40	52	40	13×1,5	12.7
ДНи5	144.5	40	52	40	19×1,5	12.7
ДЮЙМ	B	H	K	L	ОД	лагерь М3А)
1 月 2 日	144.5	40	52	40	12,7 х 1,65	12.7
3/4'	144.5	40	52	40	19,05×1,65	12.7

Горячие Теги: Санитарный отводной клапан, Отводной клапан из нержавеющей стали, Гигиенический отводной клапан
