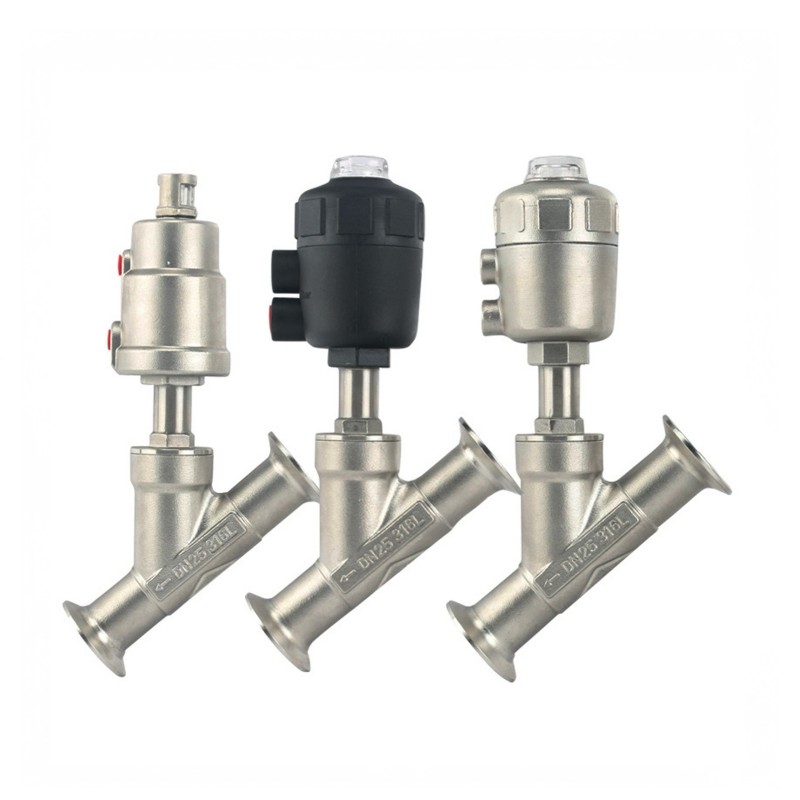

Клапан с угловым седельным клапаном серии JZ5 представляет собой регулирующий клапан с пневматическим приводом, предназначенный для высокоэффективного регулирования расхода в сложных условиях эксплуатации. Широко используемый в пищевой, химической промышленности, стерилизаторах, автоклавах, машинах для химической чистки, промышленных сушилках и пивоварнях, этот клапан особенно хорошо подходит для паропроводных систем и автоматизированных технологических линий, которые требуют надежного и гигиеничного контроля.
Хотя его принцип работы подобен принципу традиционного проходного клапана, JZ5 имеет оптимизированную Y-образную конфигурацию корпуса в сочетании с компактным пневматическим приводом. Эта усовершенствованная конструкция значительно увеличивает поперечное сечение проточного канала, что позволяет увеличить пропускную способность до 30% и обеспечить более плавную динамику жидкости с уменьшенной турбулентностью и перепадом давления.
Более того, изменение направления потока среды внутри корпуса Y-образной формы позволяет использовать приводы меньшего размера, уменьшая общую занимаемую площадь клапана и потребление энергии, сохраняя при этом быструю и отзывчивую работу.
Повышенная эффективность потока
Быстрое срабатывание и надежное уплотнение.
Длительный срок службы при непрерывной эксплуатации
Идеальная производительность в условиях высоких температур и пара.
Серия JZ5, доступная в различных размерах, материалах и типах соединений, представляет собой универсальное, удобное в обслуживании и экономически эффективное решение для гигиенических и промышленных задач управления потоками.
| Материал | Связаться с частями продукта | 316Л(1,4404) |
| бесконтактные части продукта | 304(1,4301) | |
| Предоставить сертификат EN 102043.1B | ||
| Материал уплотнения | Стандартный | ПТФЭ |
| Вариант | ФПМ, силикон, ЭПДМ | |
| Все материалы уплотнений соответствуют FDA 177.2600. | ||
| Температура | рабочая температура | -50~+180℃(ПТФЭ) |
| Давление | давление продукта | 0-16бар |
| Контролируйте давление воздуха | 5~8бар | |
| Обработка поверхности | Внутренняя поверхность | Ра≤0,8 мкм |
| Внешняя поверхность | матовый | |
| Связь | Способ соединения: сварка, резьба, зажим, фланец. | |
| размеры (мм) | |||||||||
| Размер | Отверстие | Привод | A | B | C | E | F | H | ЮВ |
| φD | (мм) | (мм) | |||||||
| Г1/2 | 13 | 50 | 85 | 173 | 12 | 64 | 44 | 137 | 27 |
| G34 | 20 | 50 | 95 | 178 | 12 | 64 | 44 | 145 | 32 |
| Г1 | 25 | 63 | 105 | 212 | 14 | 80 | 52 | 173 | 41 |
| Г1-1/4 | 32 | 63 | 120 | 255 | 16 | 101 | 60 | 210 | 50 |
| Г1-1/2 | 40 | 63 | 130 | 301 | 18 | 127 | 73 | 280 | 55 |
| G2 | 50 | Б0 | 150 | 346 | 20 | 153 | Б6 | 301 | 70 |
| Г2-1/2 | 65 | 80 | 185 | 372 | 22 | 153 | 86 | 315 | 70 |
| размеры (мм) | |||||||
| Размер | Отверстие | КВ | Рабочее давление | Контролируйте давление воздуха | Привод | Поток | НЗ/НО |
| (мм) | [м3ч] | [бар] | бар | (мм) | |||
| G3/8 | 13 | 3.7 | 0-16 | 4 | 40 | Вверх по сидению |
|
| Г1/2 | 13 | 4.2 | 0-16 | 2.7 | 50 | Вверх по сидению | |
| G3/4 | 20 | 8 | 0-16 | 2.7 | 50 | Вверх по сидению | |
| Г1 | 25 | 19 | 0-16 | 2 | 63 | Вверх по сидению | |
| G11/4 | 32 | 27.5 | 0-16 | 2 | 63 | Вверх по сидению | |
| G11/2 | 40 | 42 | 0-16 | 2 | 63 | Вверх по сидению | |
| G2 | 50 | 52 | 0-16 | 2 | 63 | UD сиденье | |
| G21/2 | 65 | 77 | 0-14 | 1.6 | 80 | Вверх по сидению | |
