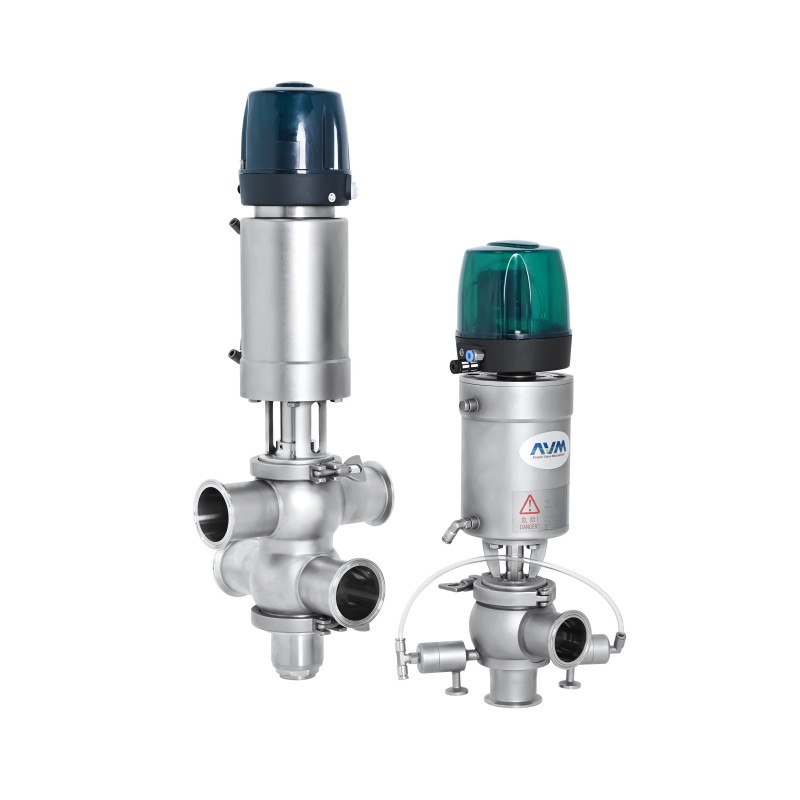

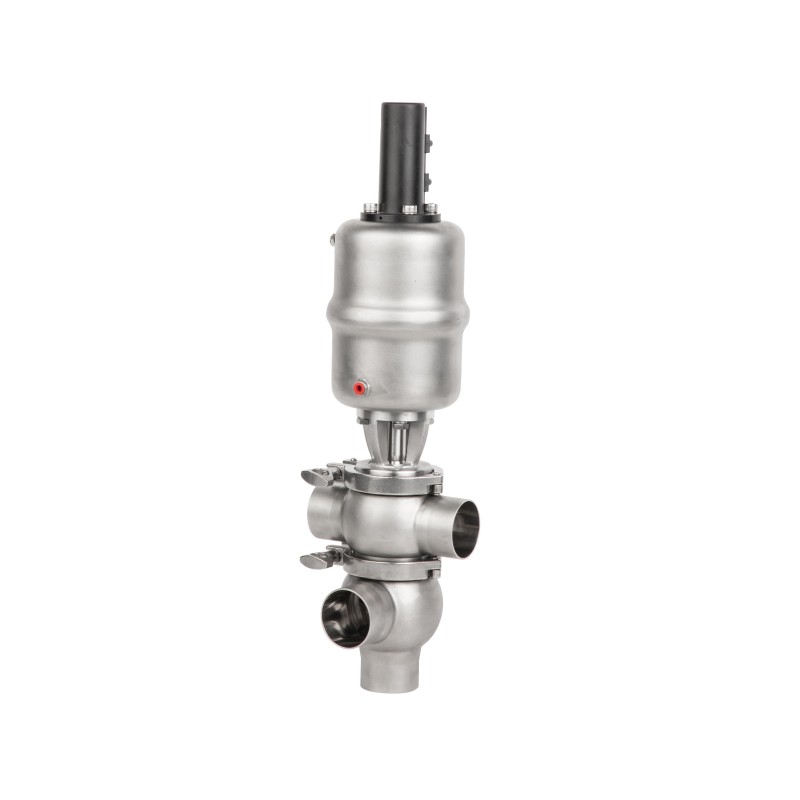

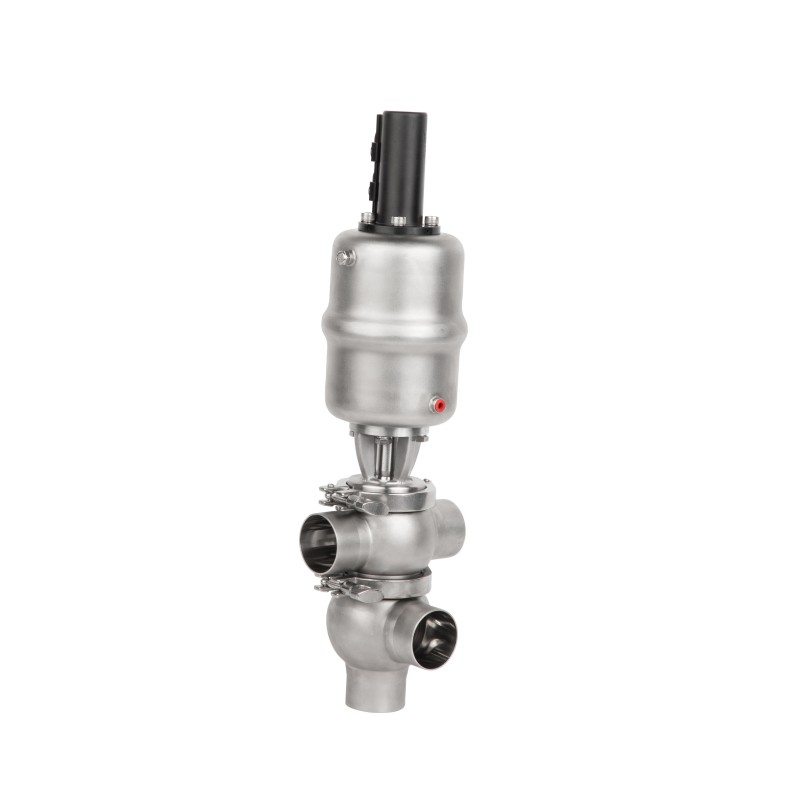

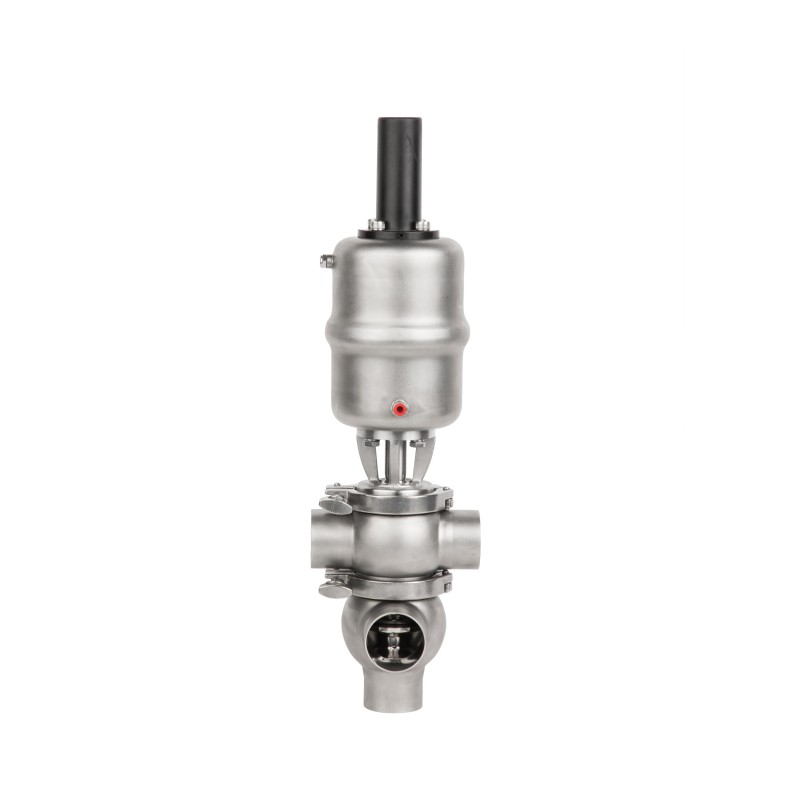

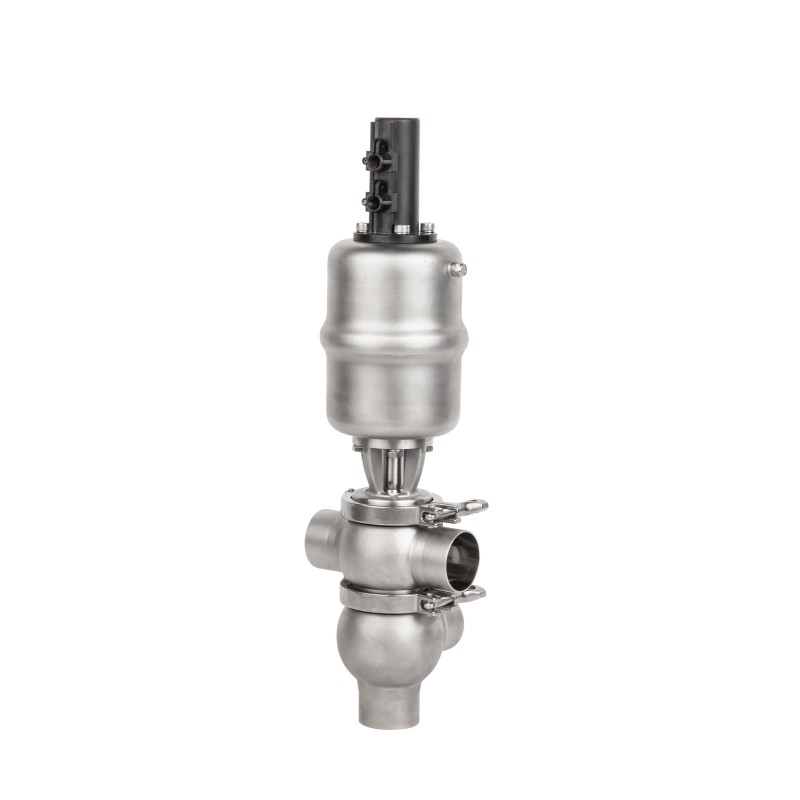

Асептический противосмесительный клапан представляет собой нормально закрытый (НЗ) гигиенический клапан с пневматическим управлением, разработанный для требовательных применений, где предотвращение перекрестного загрязнения и надежность процесса имеют решающее значение.

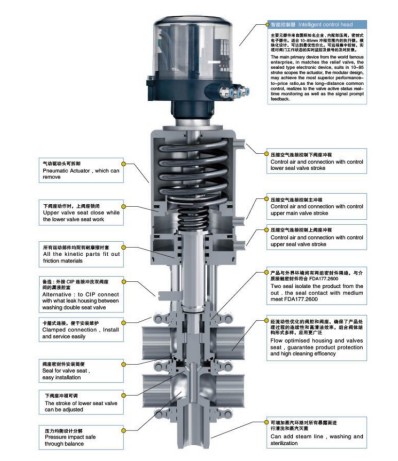

Имея двухседельную конструкцию с двумя независимыми уплотнениями на тарелке клапана, клапан создает камеру утечек между уплотнениями. В случае износа или выхода из строя уплотнения любая утечка продукта автоматически перенаправляется в камеру и безопасно выгружается через специальное выпускное отверстие, обеспечивая отсутствие смешивания продукта между различными линиями.
Гигиеническая эксплуатация: обеспечивает чистоту продукта в многолинейных системах обработки, предотвращая обратный поток и перекрестное загрязнение.
Готовность к CIP: клапан поддерживает очистку на месте (CIP) без остановки производства, что увеличивает время безотказной работы системы и повышает эксплуатационную эффективность.
Никаких потерь продукта: при нормальных условиях камера утечек остается закрытой, обеспечивая чистую и контролируемую технологическую среду.
Совместимость с системами автоматизации: FH6/FH8 может быть оснащен интеллектуальными головками управления от ведущих производителей средств автоматизации, таких как Burkert, Alfa Laval или GEMÜ. Это обеспечивает дистанционное управление, диагностику в реальном времени и интеграцию датчиков, поддерживая интеллектуальное управление процессом.
Этот противосмесительный клапан идеально подходит для пищевой промышленности, молочной промышленности, фармацевтической промышленности и производства товаров личной гигиены. Он обеспечивает исключительную надежность, возможность очистки и соответствие гигиеническим стандартам.
① Положение клапана: ЗАКРЫТО.
Давление управляющего воздуха: 0 бар на соединении L1 (основной ход)
Давление управляющего воздуха: 0 бар на соединении L2 (верхний ход диска клапана)
Давление управляющего воздуха: 0 бар на соединении L3 (ход диска нижнего клапана)
Обеспечено разделение двух разных сред.
В случае утечки продукт будет выброшен наружу через камеру утечек в условиях отсутствия давления.
② Положение клапана: ОТКРЫТО.
Давление управляющего воздуха: 6 бар на соединении L1 (основной ход)
Нижний диск клапана поднимается, закрывая камеру утечки.
Оба диска клапана находятся в открытом положении.
Верхний и нижний диски клапана полностью открыты относительно друг друга, обеспечивая поток продукта.
③ Очистка верхнего седла клапана
Давление управляющего воздуха: 6 бар на соединении L2 (верхний ход диска клапана)
В процессе очистки верхний диск клапана поднимается с регулируемым ходом (импульсный ход должен быть установлен соответствующим образом).
Седло клапана, уплотнения тарелок клапанов, зазоры и труба утечки выхлопных газов тщательно очищаются.
④Очистка нижнего седла через корпус клапана. Контрольное давление воздуха 6 бар на соединении L3. Во время процедуры очистки нижний диск клапана поднимается. Седло клапана, сальники клапанных дисков и зазор, а также трубу утечки выхлопных газов тщательно очищаются.
①Положение клапана: ЗАКРЫТО.
Давление управляющего воздуха: 0 бар
Связь: Разделение двух враждебных СМИ
Утечка (если таковая имеется): Направляется наружу через камеру утечек в состоянии без давления.
Давление управляющего воздуха: 6 бар на соединении L.
Нижний диск клапана поднимается, закрывая камеру утечки.
Оба диска клапана находятся в положении «открыто».
Верхнее и нижнее седла клапана открыты, обеспечивая поток между двумя линиями.
①Внутренний дренаж утечек
Давление управляющего воздуха: 0 бар на соединении L1 (основной ход)
Давление управляющего воздуха: 0 бар на соединении L2 (верхний ход диска клапана)
Давление управляющего воздуха: 0 бар на соединении L3 (ход диска нижнего клапана)
Два разных носителя разделены.
Любая утечка, если она возникает, отводится наружу через камеру утечек в разгерметизированном состоянии.
②Состояние клапана: открыто.
Давление управляющего воздуха: 6 бар на соединении L1.
Нижний диск клапана поднимается и закрывает камеру утечки.
Оба диска клапана находятся в положении «открыто».
Верхний и нижний пути потока открыты и соединены друг с другом.
③Промывка полости утечки трубы и клапана.
Давление управляющего воздуха: 6 бар на соединении L2.
В процессе очистки верхний диск клапана поднимается с регулируемым ходом (импульсно).
Установите ход в соответствии с требованиями очистки.
Седло клапана, уплотнения дисков клапана, зона зазора и труба утечки/выхлопа эффективно очищаются.
④Промывка полости утечки резервуара и клапана.
Давление управляющего воздуха: 6 бар на соединении L3.
В процессе очистки нижний диск клапана приподнимается.
Седло клапана, уплотнения тарелки клапана, зона зазора и труба утечки/выхлопа тщательно очищаются.
Матрица двухседельных клапанов АВМ обеспечивает соответствие заводским санитарным и асептическим требованиям.
Завод способен создавать полностью автоматизированные системы многоходовых клапанов.
Матрица клапанов поддерживает эффективную работу современных производственных процессов и циклов очистки CIP/SIP, максимально увеличивая загрузку цеха и оптимизируя экономическую эффективность.
Двухседельные клапаны обеспечивают надежное разделение продукта и предотвращают перекрестное загрязнение.
Пожалуйста, обратитесь к фото для получения подробной информации.
| Материал | Детали продукта Contaot | 316Л(1,4404) |
| бесконтактные части продукта | 304(1,4301) | |
| Предоставить сертификат EN 102043.1B | ||
| Материал уплотнения | Стандартный | ЭПДМ |
| Вариант | NBR\FPMSиликон | |
| Все материалы уплотнений соответствуют FDA 177.2600. | ||
| Температура | Рабочая температура | -20~+135℃(ЭПДМ) |
| Температура стерилизации | 150 ℃ (макс. 20 мин) | |
| Давление | Рабочее давление | 0-5бар |
| Принятие требований высокого давления | ||
| Контролируйте давление воздуха | 6~8бар | |
| Обработка поверхности | Внутренняя поверхность | Ра≤0,8 мкм |
| Внешняя поверхность | Пескоструйная очистка | |
| Связь | Стандарт подключения | приварной конец: DIN 11850 серия2 |
| приварной: стандарт дюймовой трубы | ||
| Способ соединения: сварка, резьба, зажим, фланец. | ||
| Вариант | Интелигонтный контроллер | 24 В постоянного тока |
| 1/3 электромагнитный клапан | ||
| Положение сына | 24 В постоянного тока | |
| Датчик положения 2/3/4 NPN/PNP | ||
| размеры (мм) | ||||||||||
| DN | A | B | L | Л1 | D | H | S | DN | Ход(К) | М(ДИН) |
| Ду40 | 350.5 | 90 | 60 | 65 | 89 | 8 | 29*1,5 | 41×1,5 | 23 | 21.5 |
| Ду50 | 384.1 | 103Б | 74.5 | 85 | 123 | B | 29*1,5 | 53x1,5 | 30 | 21.5 |
| Ду65 | 392.8 | 1135 | 91.5 | 100 | 123 | B | 41*1,5 | 70×2,0 | 36.5 | 28 |
| ДНБ0 | 523.5 | 138 | 108 | 120 | 179 | 8 | 70*2,0 | 85*2,0 | 47.5 | 28 |
| Ду100 | 533 | 152 | 127 | 150 | 173 | 8 | 85*2,0 | 104*2,0 | 47.5 | 28 |
| 3А | ||||||||||
| 1,5° | 349 | 90 | 56.8 | 65 | 89 | B | 291.5 | 38,1×1,65 | 23 | 12.7 |
| 2,0 ' | 382.8 | 103.Б | 72 | 85 | 123 | B | 29*1,5 | 50,8*1,65 | 30 | 12.7 |
| 2,5 ' | 389.2 | 117 | 86 | 100 | 123 | 8 | 41*1,5 | 63,5×1,65 | 36.5 | 12.7 |
| 3,0 ' | 519.5 | 125 | 99.9 | 110 | 173 | 8 | 53*1,5 | 76,2*1,65 | 42 | 12.7 |
| 4,0° | 531 | 152 | 124.4 | 150 | 173 | B | 85*2,0 | 101,6*2,11 | 47.5 | 15.8 |
| размеры (мм) | ||||||||
| DN | A | L | Л1 | D | S | K | DN | Сток(К) |
| Ду40 | 350.5 | 59.5 | 65 | 83 | 140 | 65 | 41×1,5 | 23 |
| Ду50 | 384.1 | 68.5 | 85 | 123 | 160 | 80 | 53×1,5 | 30 |
| Ду65 | 392.2 | 83 | 100 | 123 | 180 | 80 | 70×2,0 | 36.5 |
| ДНБО | 523.5 | 90 | 120 | 173 | 200 | 100 | 85*2,0 | 47.5 |
| Ду100 | 533 | 95.5 | 150 | 173 | 220 | 100 | 104*2,0 | 47.5 |
| 3А | ||||||||
| 1,5° | 348 | 58 | 65 | 83 | 140 | 65 | 38,1×1,65 | 23 |
| 2,0° | 382.8 | 67 | 85 | 123 | 160 | 80 | 50,8*1,65 | 30 |
| 2,5° | 389.2 | 76 | 100 | 123 | 180 | Б0 | 63,5х1,65 | 36.5 |
| 3,0° | 519.5 | Б8 | 110 | 173 | 200 | 100 | 76,2*1,65 | 42 |
| 4,0° | 591 | 99.5 | 150 | 179 | 220 | 100 | 101.62.11 | 47.5 |
| размеры (мм) | ||||||||||
| DN | A | B | L | Л1 | D | H | S | DN | Ход(К) | М (зажим DIN) |
| Ду40 | 350.5 | 90 | 60 | 65 | 89 | 8 | 2971.5 | 41×1,5 | 23 | 21.5 |
| Ду50 | 384.1 | 103.Б | 74.5 | 85 | 123 | 8 | 29*1,5 | 53x1,5 | 30 | 21.5 |
| ДНЕ5 | 3928 | 113.5 | 91.5 | 100 | 123 | 8 | 41*1,5 | 70×2,0 | 36.5 | 28 |
| Ду80 | 523.5 | 138 | 108 | 120 | 173 | 8 | 70*2,0 | 85*2,0 | 47.5 | 28 |
| Ду100 | 533 | 152 | 127 | 150 | 173 | 8 | 85*2,0 | 104*2,0 | 47.5 | 28 |
| 3А | ||||||||||
| 1,5° | 349 | 900 | 56.8 | 65 | Б9 | 8 | 29*1,5 | 38,1×1,65 | 23 | 12.7 |
| 2,0° | 382.8 | 103.8 | 72 | 85 | 123 | 8 | 291.5 | 50,8*1,65 | 30 | 12.7 |
| 2,5° | 389.2 | 117 | 86 | 100 | 123 | 8 | 41*1,5 | 63,5х1,65 | 36.5 | 12.7 |
| 3,0° | 519.5 | 125 | 99.9 | 110 | 173 | 8 | 53*1,5 | 76,2*1,65 | 42 | 12.7 |
| 4,0° | 531 | 152 | 124.4 | 150 | 173 | 8 | 85*2,0 | 101,6*2,11 | 47.5 | 15.8 |

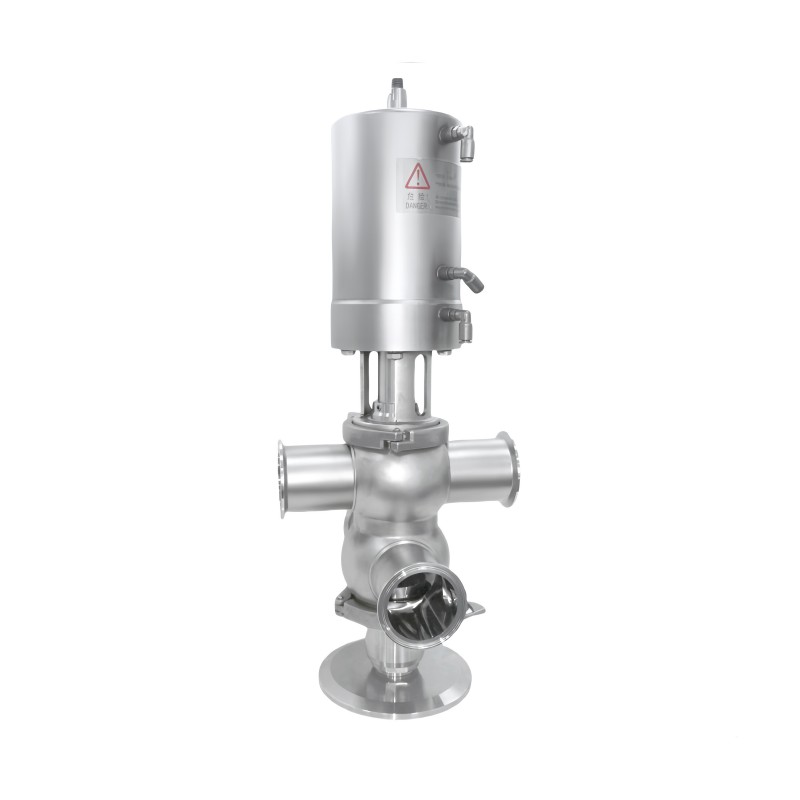

Асептический противосмесительный клапан DZ4 представляет собой седельный клапан с пневматическим приводом, отличающийся гигиеничной и гибкой конструкцией, основанной на проверенной платформе односедельного клапана. Он специально разработан для процессов, в которых две разные жидкости одновременно проходят через один и тот же клапан. Клапан не только предотвращает перекрестное загрязнение жидкостей, но также позволяет легко контролировать его работу. Он широко используется в молочной промышленности, производстве напитков, фармацевтической и других гигиенических отраслях.

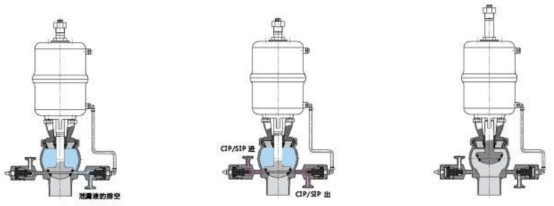

Клапан DZ4 управляется дистанционно с помощью сжатого воздуха и в исходном состоянии нормально закрыт (НЗ). Он оснащен двумя нормально открытыми пневматическими клапанами мини-типа — один служит сливным клапаном, а другой — клапаном очистки для операций CIP (очистка на месте).
Стержень клапана оснащен двумя уплотнительными кольцами, которые создают между собой камеру утечек. В случае внутренней утечки продукт попадает в камеру утечек и выводится через сливной клапан. Перед открытием главного клапана можно очистить камеру утечек, чтобы обеспечить гигиеническую и безопасную работу.
| Материал | Связаться с частями продукта | 316Л(1,4404) |
| бесконтактные части продукта | 304(1,4301) | |
| Предоставить сертификат EN 102043.1B | ||
| Материал уплотнения | Стандартный | ЭПДМ |
| Вариант | NBR, FPM, силикон | |
| Все материалы уплотнений соответствуют FDA 177.2600. | ||
| Температура | Рабочая температура | -20-+135℃(ЭПДМ) |
| Температура стерилизации | 150 ℃ (макс. 20 мин) | |
| Давление | Рабочее давление | 0-5 бар (стандарт) |
| Принятие требований высокого давления | ||
| Контролируйте давление воздуха | 5~8бар | |
| Обработка поверхности | Внутренняя поверхность | Ра≤0,8 мкм |
| Внешняя поверхность | Пескоструйная очистка | |
| Связь | Стандарт подключения | приварной конец: DIN 11850 серия2 |
| сварной конец: стандарт дюймовой трубы | ||
| Способ соединения: сварка, резьба, зажим, фланец. | ||
| Вариант | Интеллектуальный контроллер | 24 В постоянного тока |
| 1/2 электромагнитный клапан | ||
| Датчик положения | 24 В постоянного тока | |
| 2 NPN/PNP датчик положения | ||

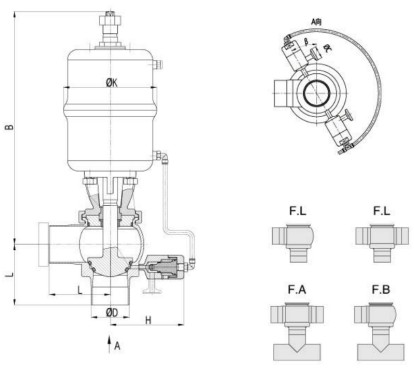

| DN | B | H | K | C | L | β | D | М (зажим DIN) |
| Ду40 | 296 | 109 | 90 | 25.2 | 65 | 30° | 41×1,5 | 21.5 |
| Ду50 | 325.5 | 115 | 130 | 25.2 | 85 | 30° | 53×1,5 | 21.5 |
| Ду65 | 352 | 128 | 130 | 25.2 | 90 | 30° | 70×2,0 | 28 |
| ДНБО | 422 | 137.5 | 195 | 25.2 | 110 | 30° | 85*2,0 | 28 |
| Ду100 | 431 | 142.5 | 195 | 25.2 | 130 | 30° | 104*2,0 | 28 |
| ДЮЙМ | B | H | K | C | L | β | ОД | М (зажим 3А) |
| 1,5° | 296 | 109 | 90 | 25.2 | 65 | 30° | 38,1×1,65 | 12.7 |
| 2,0° | 325.5 | 115 | 130 | 25.2 | 85 | 30° | 50,8*1,65 | 12.7 |
| 2,5 ' | 331 | 122.5 | 130 | 25.2 | 90 | 30° | 63,5×1,65 | 12.7 |
| 3,0° | 418.5 | 130 | 195 | 25.2 | 100 | 30° | 76,2*1,65 | 12.7 |
| 4,0° | 431 | 142.5 | 195 | 25.2 | 130 | 30° | 101.62.11 | 15.8 |
