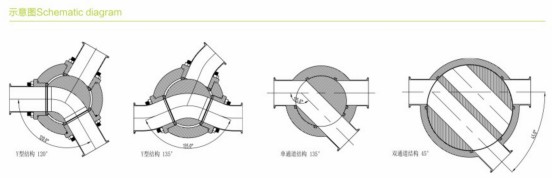

Y-образная конструкция имеет угол 120° и 135° между подающим отверстием корпуса клапана и двумя выпускными отверстиями. Сердечник клапана приводится во вращение через приводное устройство для реализации потока или разреза между впускным концом и любым выпускным отверстием, тем самым обеспечивая переключение двух разных направлений потока. Тип кривой внутреннего канала позволяет избежать быстрого угла поворота бегунка.
В одноканальной конструкции сердечник направленного клапана представляет собой вставную конструкцию с небольшим объемом утечки, а прямоточный канал потока рассчитан на большую скорость потока. Подающий порт корпуса клапана и два выпускных порта имеют угол 135 °.
Двухканальная конструкция, угол поворота шунта этой конструкции составляет 45°, 30° и т. д. Благодаря небольшому углу поворота внутренние компоненты практически не подвергаются воздействию быстроизнашивающихся материалов. Если материал абразивный, то только износ внутреннего канала может обеспечить возможность поворота сердечника клапана на 180°, что продлит срок службы детали.
Стандартный размер: 2-12 дюймов.
Материал корпуса клапана: 304, 316L, TA2, 2205 и т. д.
Материал уплотнения: статическое уплотнение PTFE, RPTFE, PPL, PEEK и т. д., надувное уплотнение из силикона, FKM.
Обработка поверхности: Ra<0,6 (часть, контактирующая со средой)
Способ подключения: фланец, быстрый монтаж.
Рабочее давление: -0,1 МПа~+0,6 МПа.
Рабочая температура: -20℃~+250℃(в зависимости от материала уплотнения)
Угол коммутации: 90°, 120°, 135°
