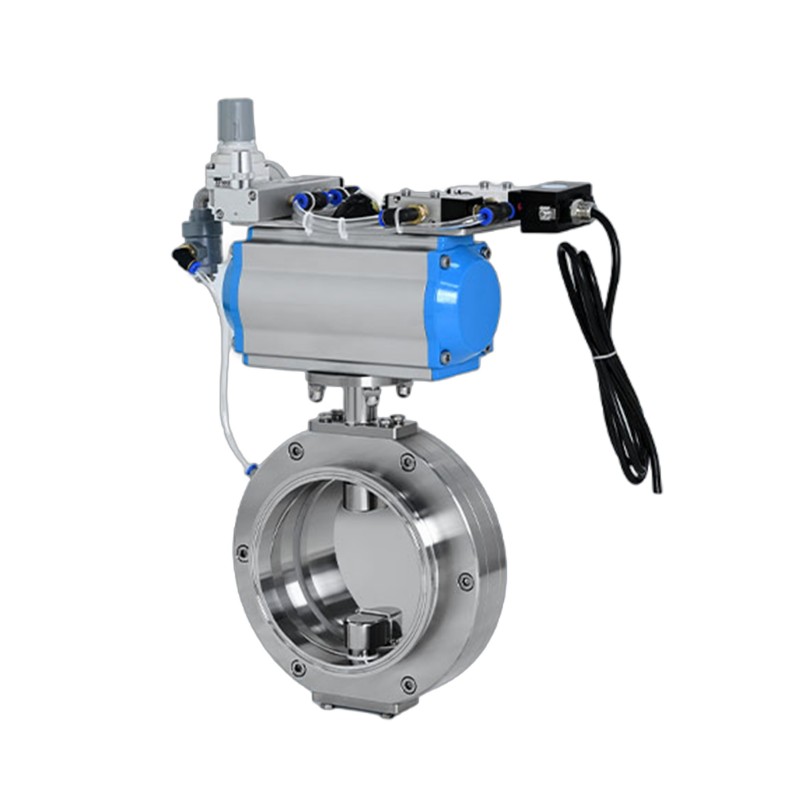

Эксцентриковый клапан-бабочка с надувным уплотнением

Этот механизм уплотнения без трения эффективно отвечает строгим требованиям гигиены и чистоты при обращении с пищевыми продуктами, фармацевтическими препаратами и другими чувствительными материалами. Это также устраняет проблемы, связанные с износом уплотнений и потенциальным загрязнением в результате деградации уплотнений.

Эксцентриковый дроссельный клапан с надувным уплотнением особенно подходит для работы с жидкостями, порошками, гранулами и аналогичными материалами и широко используется в таких отраслях, как пищевая промышленность, производство сухого молока, биотехнологии и других санитарных применениях.

Эксцентриковый дроссельный клапан с надувным уплотнением, также известный как дроссельный клапан с воздушным уплотнением, представляет собой высокопроизводительный санитарный клапан, разработанный для гигиенических и асептических применений. Его выдающейся особенностью является механизм уплотнения без трения: когда клапан закрыт, сжатый воздух расширяет седло клапана и плотно прижимается к диску клапана, обеспечивая надежное уплотнение. Когда клапан открывается, воздух выпускается, позволяя седлу втянуться и полностью отделиться от диска, что устраняет трение, минимизирует износ и значительно снижает рабочий крутящий момент.

Эта уникальная технология уплотнения делает клапан идеальным для технологических систем, требующих высокой чистоты, например, в пищевой промышленности, производстве напитков, сухого молока, фармацевтической, биотехнологической, косметической и тонкой химической промышленности. Все контактные материалы доступны из нержавеющей стали SS304 или SS316L, а уплотнительные компоненты соответствуют стандартам FDA 21 CFR 177.2600. Клапан полностью совместим с системами очистки и стерилизации CIP/SIP, обеспечивая надежную гигиеническую работу.

Ключевые преимущества

Конструкция уплотнения без трения: предотвращает осыпание частиц и перекрестное загрязнение, значительно продлевает срок службы уплотнения.
Низкий рабочий крутящий момент: простая автоматизация с помощью приводов меньшего размера, что снижает сложность и стоимость системы.
Полностью гигиеничный и пищевой: все детали, контактирующие с рабочей средой, изготовлены из нержавеющей стали 304/316L; уплотнения доступны из витона, EPDM или силикона, соответствующего требованиям FDA.
Универсальные соединения: Доступны зажимные, приварные и фланцевые версии, соответствующие стандартам DIN, ISO и ASME-BPE.
Идеально подходит для различных сред: подходит для жидкостей, порошков и гранулированных материалов.
Асептическая совместимость: Разработан для чистых и стерильных помещений с полной поддержкой CIP/SIP.

Этот эксцентриковый дисковый затвор с надувным уплотнением является идеальным решением для применений, требующих сверхчистых процессов, увеличенного срока службы клапана и строгого соблюдения международных санитарных стандартов. Это надежный выбор на рынке санитарной технологической арматуры, обеспечивающий долговременную надежность, минимальное техническое обслуживание и высочайший уровень безопасности продукции.

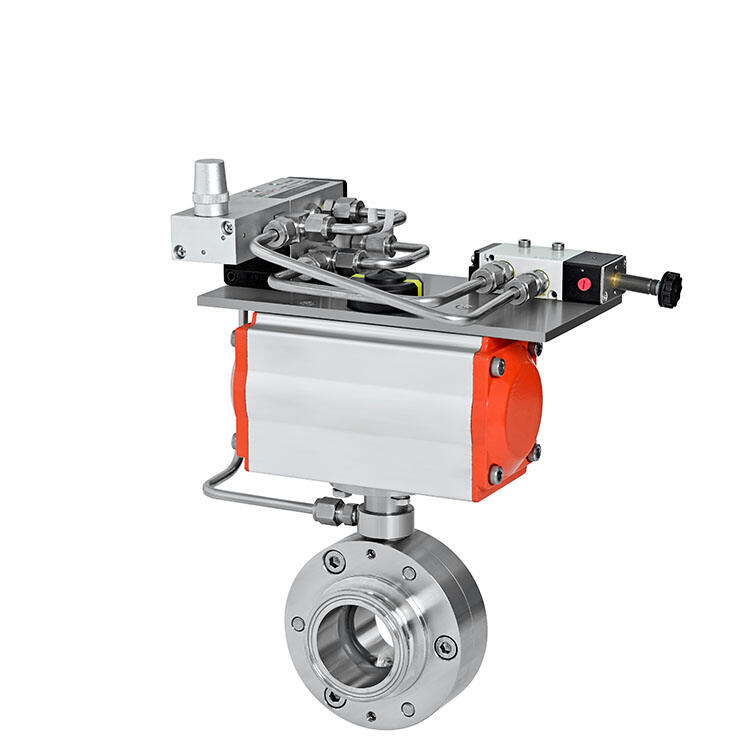

тип поршня

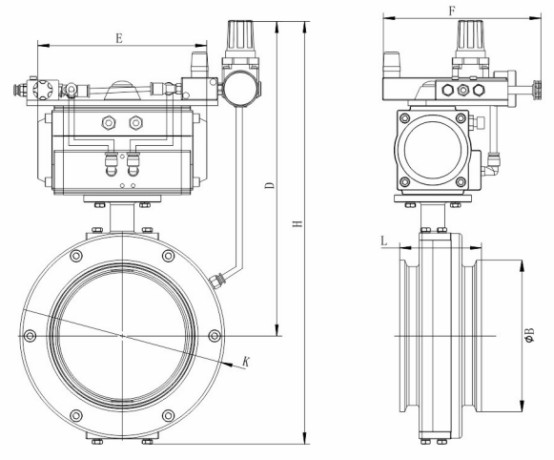

Технические характеристики

Диапазон размеров: от 2,0 до 10,0 дюймов.
Рабочее давление: от -0,1 МПа до +0,5 МПа.
Давление подачи управляющего воздуха: 0,6 МПа
Варианты привода: пневматический привод 0–90°.
Пневматический роторный двигатель (опция)
Рабочая температура: от -20°C до +150°C.
Металлические материалы:
Контакт со средой: SS304 или SS316L.
Бесконтактные детали: SS304.
Уплотнительные материалы:
Viton (соответствует FDA 21 CFR 177.2600, стандартная конфигурация)
Опционально: силиконовая резина, резина EPDM.
Поверхностная обработка:
Контактные поверхности: Ra < 0,4 мкм
Бесконтактные поверхности: Ra < 0,8 мкм.
Метод очистки/стерилизации: Совместимость с CIP/SIP.
Класс взрывозащиты: ATEX II 2 GD T4
Стандарты подключения:
DIN 11850 серия 2
АСМЭ БПЭ
ИСО 1127, серия 1e
Методы соединения: зажим, сварной, фланцевый.
