Редукционный клапан давления

Санитарные редукционные клапаны специально разработаны для применения в гигиенических и асептических процессах в таких отраслях, как молочная промышленность, производство напитков, пивоварение, фармацевтическая и пищевая промышленность. Эти клапаны, разработанные в строгом соответствии с санитарным стандартом 3-A 64-00, имеют внутреннюю конструкцию без запоров и щелей, которая предотвращает удержание продукта и микробное загрязнение. Доступные в конфигурациях T-типа и L-типа, они выдерживают перепад давления в диапазоне от 0,5 до 8 бар с максимальным рабочим давлением 10 бар. Корпус клапана отполирован до санитарного состояния (Ra ≤ 0,6 мкм) и изготовлен из нержавеющей стали AISI 316L, что обеспечивает коррозионную стойкость и простоту очистки. Оснащенный уплотнениями, отвечающими требованиям FDA, такими как EPDM, FPM или силикон, клапан обеспечивает точный и стабильный контроль давления с высоким коэффициентом расхода (Kv) и плавными характеристиками потока. Компактный и модульный, он поддерживает различные типы соединений, включая зажимные, сварные и резьбовые фитинги, соответствующие международным стандартам, таким как DIN, SMS, ISO и 3A. Этот редукционный клапан идеально подходит для поддержания постоянного давления на выходе в процессах, включая линии пастеризации, фильтрации, ферментации и розлива, и совместим с процедурами очистки на месте (CIP) и пропаривания на месте (SIP), чтобы обеспечить оптимальную гигиену и производительность.

Технические характеристики

Технические характеристики: от 1/2 до 3 дюймов (от DN10 до DN65).
Материал: 316L/1.4404, ASME BPE 316L/1.4435, NB2 Fe ≤ 0,5%
Давление: до 10 бар (1,0 МПа)
Диапазон температур: от -20℃ до +150℃ (в зависимости от материала уплотнения)
Уплотнительные материалы: EPDM, FKM, HNBR, PTFE.
Стандарты подключения: DIN, SMS, ISO, IDF, RJT, BS4825, ASME BPE, 3A, DIN11864, DIN11853.
Методы соединения: резьбовой, зажим, сварка, фланцевый.
Поверхностная обработка:
Стандарт: Ra < 0,6 мкм
Механическая полировка (MP): Ra < 0,3 мкм
Электрополировка (EP): Ra < 0,3 мкм
Сертификаты: FDA 177.2600, 3A-64-00, Glass II USP, Glass VI, глава 88, GB4806.11, Регламент ЕС (EC) № 1935/2004, PED 97/23/EC.

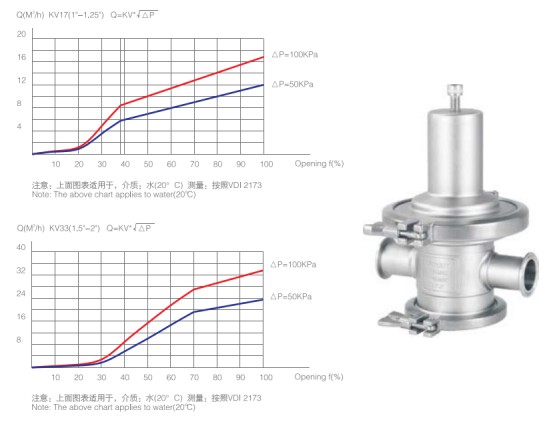

График расхода редукционного клапана

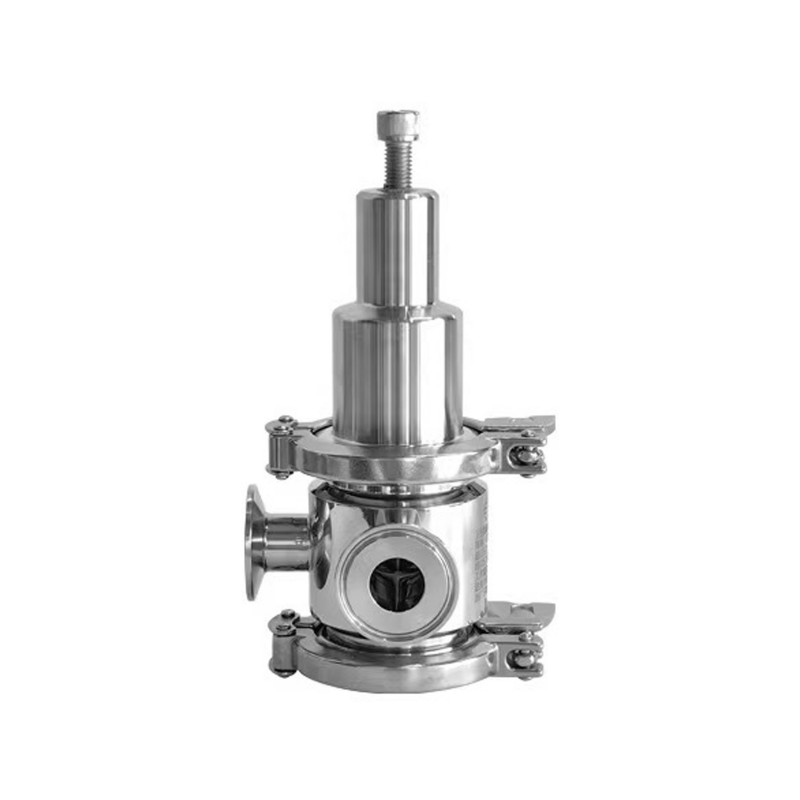

Редукционный клапан типа L

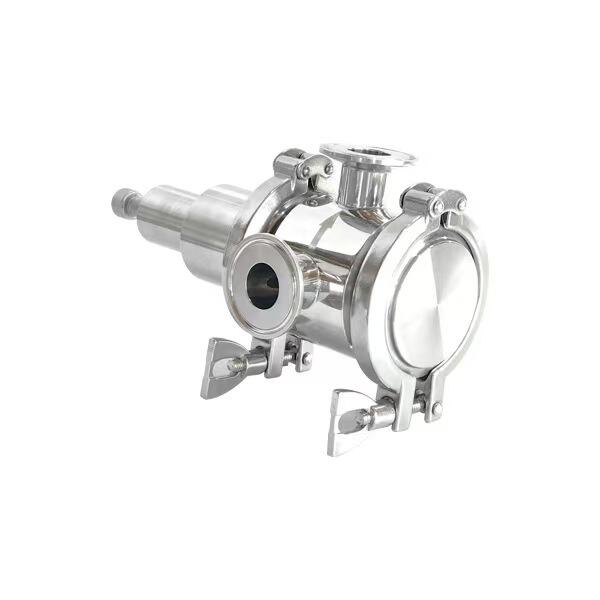

Редукционный клапан типа Т
