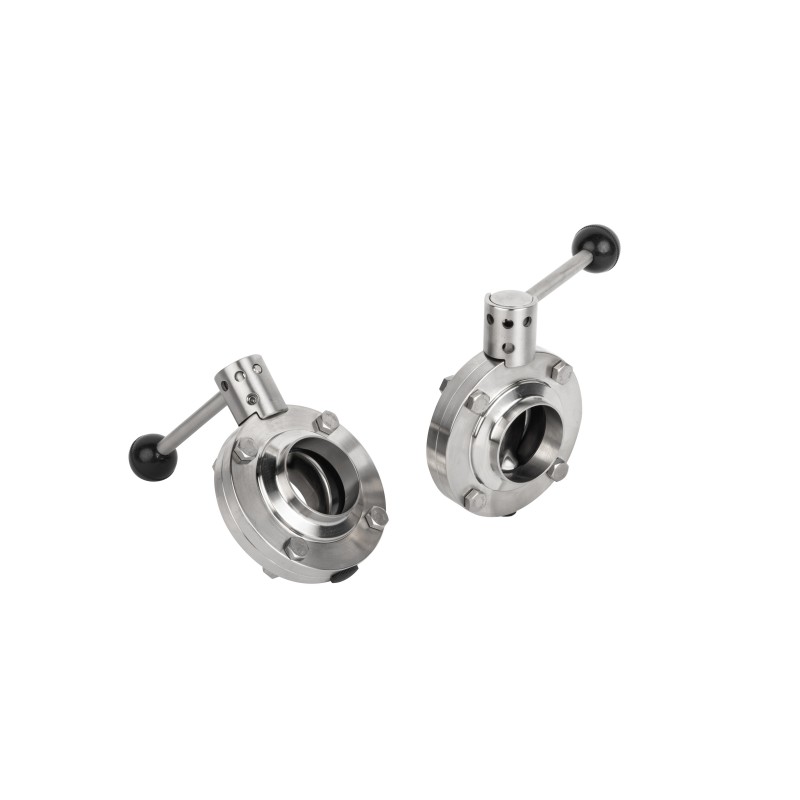

Санитарный ручной дроссельный клапан

Санитарный ручной дроссельный клапан — это компактное и гигиеничное устройство регулирования расхода, широко используемое в пищевой, молочной и фармацевтической промышленности. Благодаря диску, который вращается внутри корпуса клапана, он обеспечивает быстрое перекрытие или регулировку потока. Имея возможность ручного или автоматического управления, он обеспечивает превосходные характеристики уплотнения, легкую очистку (совместимость с CIP/SIP) и низкий перепад давления. Он идеально подходит для применений, требующих надежного, гигиеничного и эффективного контроля жидкости.

Отправить запрос

Описание продукта

Санитарный поворотный клапан – гигиеническое решение для управления потоком

Санитарный ручной дроссельный клапан представляет собой устройство регулирования потока с дискообразным закрывающим элементом (дроссельной пластиной), который вращается вокруг своей оси внутри корпуса клапана для открытия, закрытия или регулирования потока. Эти клапаны, предназначенные для гигиенических применений, широко используются в таких отраслях, как молочная промышленность, производство напитков, фармацевтика и пищевая промышленность, где важна очистка на месте (CIP) и стерильная среда.
Обычно клапан работает с углом поворота менее 90°, что обеспечивает быструю и эффективную работу. Установка червячного редуктора обеспечивает самоблокировку и точное позиционирование диска, повышая управляемость и надежность уплотнения даже при низком давлении.

К основным преимуществам гигиенических дроссельных заслонок относятся:

Быстрая и легкая работа
Низкое сопротивление жидкости и падение давления
Простая, компактная и легкая конструкция
Отличные характеристики уплотнения при низком давлении.
Идеально подходит для частой эксплуатации и транспортировки навозной жижи.
Дополнительная ручная ручка или привод для автоматизации
В промышленных применениях, требующих более высокой устойчивости к давлению и температуре, санитарные ручные дроссельные заслонки изготавливаются с корпусом из углеродистой стали и дисками с металлическим уплотнением, заменяющими традиционные резиновые уплотнения. Эти высокопроизводительные дроссельные заслонки обычно используются в системах дымовых газов, дымоходах и газопроводах.

Параметр

Технические данные
Материал	Связаться с частями продукта	304L/316L (1.4307/1.4404) кованые
	бесконтактные части продукта	304(1,4301)
	Предоставьте сертификат EN 10204 3.1B.
Материал уплотнения	стандартный	ЭПДМ
	вариант	FPM, силикон, NBR
	Все материалы уплотнений соответствуют FDA 177.2600.
Температура	Рабочая температура	-20-+135°С (ЭПДМ)
	Температура стерилизации	150°C (МАКСИМАЛЬНО 20 мин)
Давление	Рабочее давление	0~10 бар
	Контролируйте давление воздуха	5~8 бар
Обработка поверхности	Внутренняя поверхность	R≤0,8 мкм
	Внешняя поверхность	R≤1,6 мкм

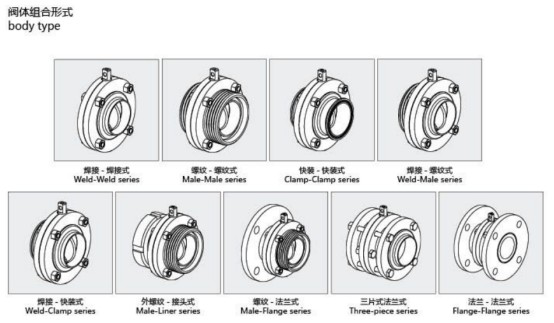

Связь	Стандарт подключения	приварной конец: серия DIN11850 0,2
		сварной конец: стандарт дюймовой трубы
	Способ соединения: сварка. резьба, зажим, фланец
Вариант	интеллектуальный контроллер	24 В постоянного тока
		1/2 электромагнитный клапан
	Датчик положения	24 В постоянного тока

		2 датчика положения NPN/PNP

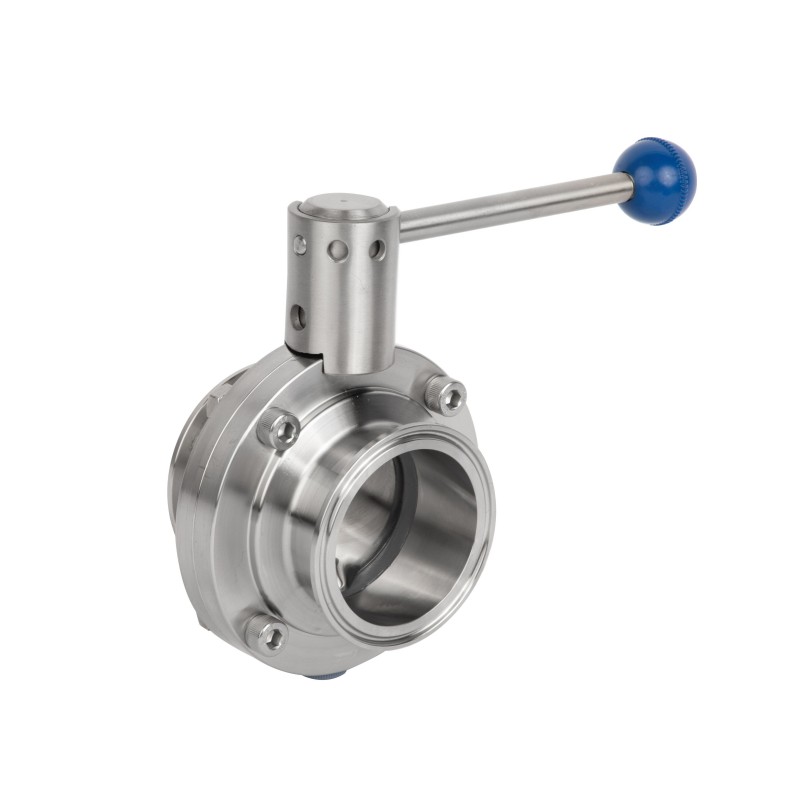

Тип зажима с ручным управлением

Стандартный зажим DIN с ручным управлением

Размер	A	B	L	H
Ду20	20	34	66	113.5
Ду25	26	50.5	66	113.5
Ду32	32	50.5	66	125.5
Ду40	38	50.5	68	132.5
Ду50	50	64	70	145
Ду65	66	91	72	163
Ду80	81	106	92	190
Ду100	100	119	98	210
Ду125	125	155	106	239
Ду150	150	183	120	288

Тип зажима стандарта SMS/3A/ISO с руководством по эксплуатации

Размер	A	B	L	H
1 ”	22.1	50.5	66	113.5
1,5 дюйма	34.8	50.5	68	132.5
2”	47.5	64	70	145
2,5 дюйма	60.2	77.5	72	163
3”	72.9	91	80	190
4 дюйма	97.38	119	94	210

Тип сварки с ручным управлением

Стандартный тип сварки DIN с ручным управлением.

Размер	A		S	L	H
Размер	Серия1	Серия2	S	L	H
Ду20	22	23	1.5	44	113.5
Ду25	28	29	1.5	44	113.5
Ду32	34	35	1.5	48	125.5
Ду40	40	41	1.5	48	132.5
Ду50	52	53	1.5	48	145
Ду65	70		2	50	163
Ду80	85		2	56	190
Ду100	104		2	60	210
Ду125	129		2	70	239
Ду150	154		2	80	288

Стандартный тип сварки SMS/3A/ISO с ручным управлением

Размер	A	S	L	H
1 ”	25.4	1.25	44	113.5
1,5 дюйма	38.1	1.25	48	132.5
2”	50.8	1.25	48	145
2,5 дюйма	63.5	1.5	50	163
3”	76.2	1.6	56	190
4 дюйма	101.6	2	60	210

Резьбовой тип с ручным управлением

Стандартный резьбовой тип DIN с ручным управлением.

Размер	A	B	L	H
Ду20	20	РД44*1/6”	66	113.5
Ду25	26	РД52*1/6”	66	113.5
Ду32	32	РД58*1/6”	66	125.5
Ду40	38	РД65*1/6”	68	132.5
Ду50	50	РД78*1/6”	70	145
Ду65	66	РД95*1/6”	72	163
Ду80	81	РД110*1/4”	92	190
Ду100	100	РД130*1/4”	98	210
Ду125	125	РД160*1/4”	106	239
Ду150	150	РД190*1/4”	120	288

Стандартный резьбовой SMS с руководством по эксплуатации

Размер	A	B	L	H
СМС25	22.5	РД40*1/6”	66	113.5
СМС38	35.5	РД60*1/6”	68	132.5
СМС51	48.5	РД70*1/6”	70	145
СМС63.5	60.5	РД85*1/6”	72	163
СМС76	72.9	РД98*1/6”	80	190
СМС101.6	97.6	РД125*1/6”	94	210

Стандартный резьбовой тип 3А с ручным управлением.

Размер	A	B	L	H
1 ”	22.1	37.13*8TPIACME	66	113.5
1,5 дюйма	34.8	50,65*8TPIACME	68	132.5
2”	47.5	64.16*8TPIACME	70	145
2,5 дюйма	60.2	77.67*8TPIACME	80	163
3”	72.9	91.19*8TPIACME	80	190
4 дюйма	97.6	119,25*6TPIACME	96	210

Стандартный резьбовой тип RJT с руководством по эксплуатации

Размер	A	B	L	H
1 ”	22.1	45,72*8TPIACME	66	113.5
1,5 дюйма	34.8	58.42*8TPIACME	68	132.5
2”	47.5	72,72*8TPIACME	70	145
2,5 дюйма	60.2	85.42*8TPIACME	80	163
3”	72.9	98.12*8TPIACME	80	190
4 дюйма	97.6	123,52*6TPIACME	96	210

Стандартный резьбовой тип IDF с руководством по эксплуатации

Размер	A	B	L	H
1 ”	22.1	37.13*8TPIACME	66	113.5
1,5 дюйма	34.8	50,65*8TPIACME	68	132.5
2”	47.5	64.16*8TPIACME	70	145
2,5 дюйма	60.2	77.67*8TPIACME	80	163
3”	72.9	91.19*8TPIACME	80	190
4 дюйма	97.6	125,9*6TPIACME	96	210

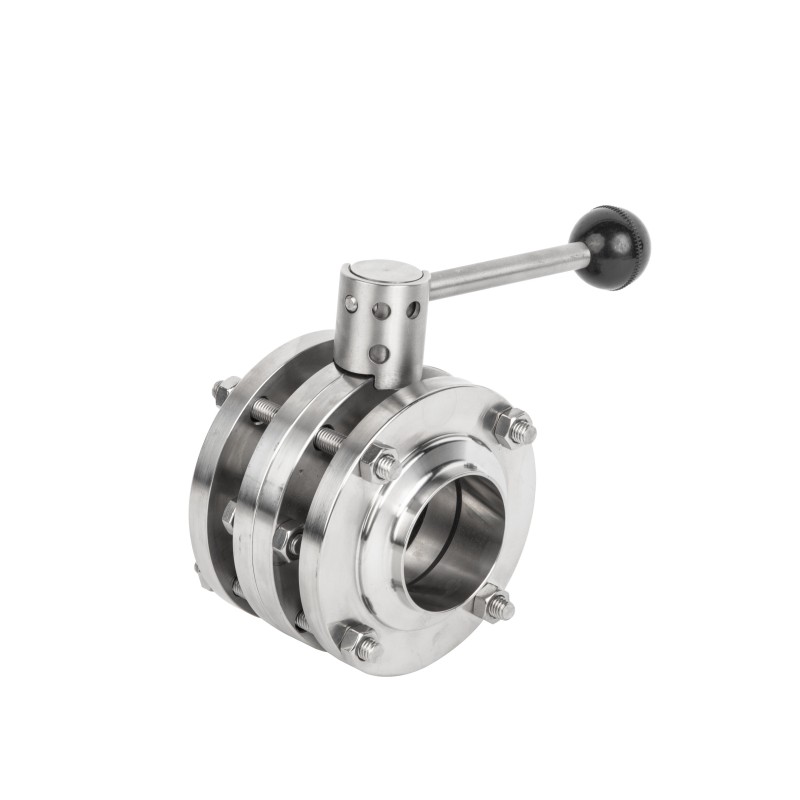

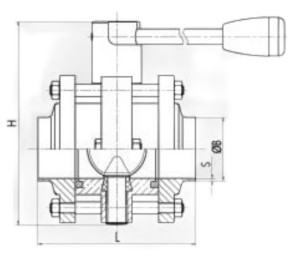

Трехкомпонентный тип с ручным управлением.

Стандарт DIN, трехсекционный, с ручным управлением.

Размер	S	B	L	H
Ду25	1.5	29	100	113.5
Ду32	1.5	35	100	125.5
Ду40	1.5	41	100	132.5
Ду50	1.5	53	110	145
Ду65	2	70	114	163
Ду80	2	85	130	190
Ду100	2	104	135	210
Ду125	2	129	160	239
Ду150	2	154	180	288

SMS/3A/ISO стандартный трехкомпонентный тип с руководством по эксплуатации

Размер	S	B	L	H
1 ”	1.65	25.4	100	113.5
1,5 дюйма	1.65	38.1	100	132.5
2”	1.65	50.8	110	145
2,5 дюйма	1.65	63.5	114	163
3”	1.65	76.2	130	190
4 дюйма	2.11	101.6	135	210

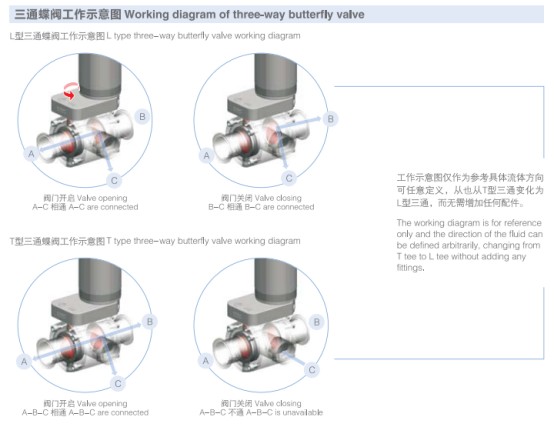

Трехходовой дроссельный клапан

Трехходовой клапан-бабочка | Высокопроизводительное решение для управления потоком
Трехходовой дроссельный клапан представляет собой высокоэффективное и компактное решение для регулирования расхода, предназначенное для систем, требующих отвода или смешивания жидкости. В отличие от традиционных клапанов, он позволяет перенаправлять поток между тремя портами, что делает его идеальным для сложных трубопроводных систем в таких отраслях, как фармацевтика, пищевая промышленность и химическая обработка.
Клапан, изготовленный из высококачественной нержавеющей стали (SS316L), обеспечивает отличную коррозионную стойкость, гигиеничность и долговечность. Его прецизионный диск и седло обеспечивают плотное уплотнение, поддерживая функции включения/выключения и регулирования. Санитарный ручной дроссельный клапан может приводиться в действие вручную или пневматически для оптимизации автоматизации и управления процессом.
Этот трехходовой дроссельный клапан — ваш идеальный выбор для гигиенических применений, требующих надежного контроля потока, компактной установки и простоты обслуживания.
