Санитарный пневматический дроссельный клапан

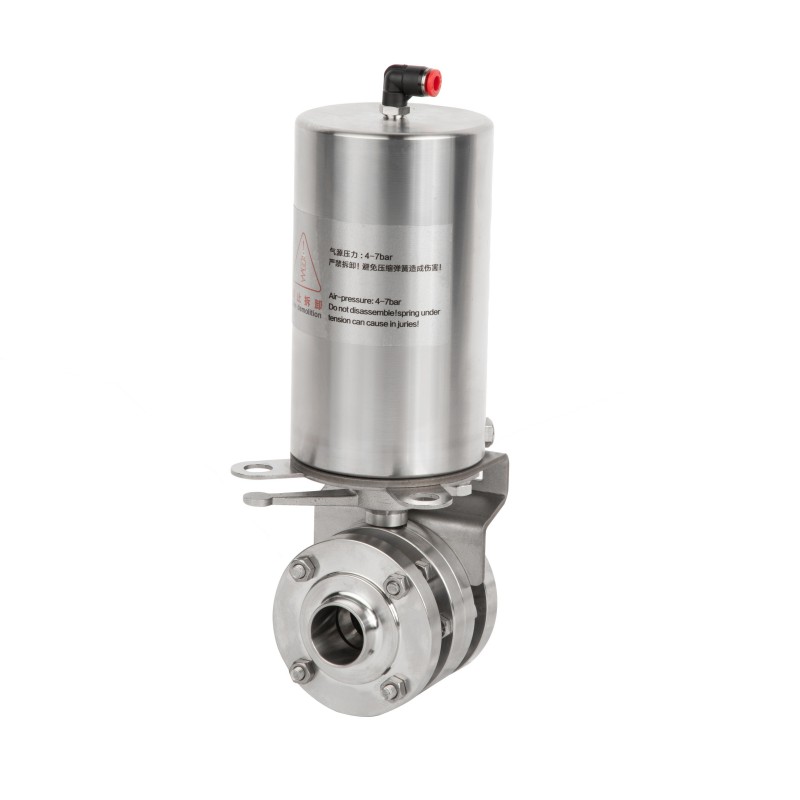

Санитарный пневматический дроссельный клапан может управляться вручную с помощью запирающей ручки или автоматически приводиться в действие с помощью пневматического привода. Привод доступен в типах НЗ (нормально закрытый), НО (нормально открытый) или двойного действия (воздух/воздух). Его конструкция обеспечивает надежное вращение на 90° с увеличенным крутящим моментом для плотного уплотнения. Ручная ручка позволяет фиксировать клапан в нескольких положениях для точного регулирования расхода. Идеально подходит для санитарно-гигиенических применений, требующих эффективного отключения и контроля.

Отправить запрос

Описание продукта

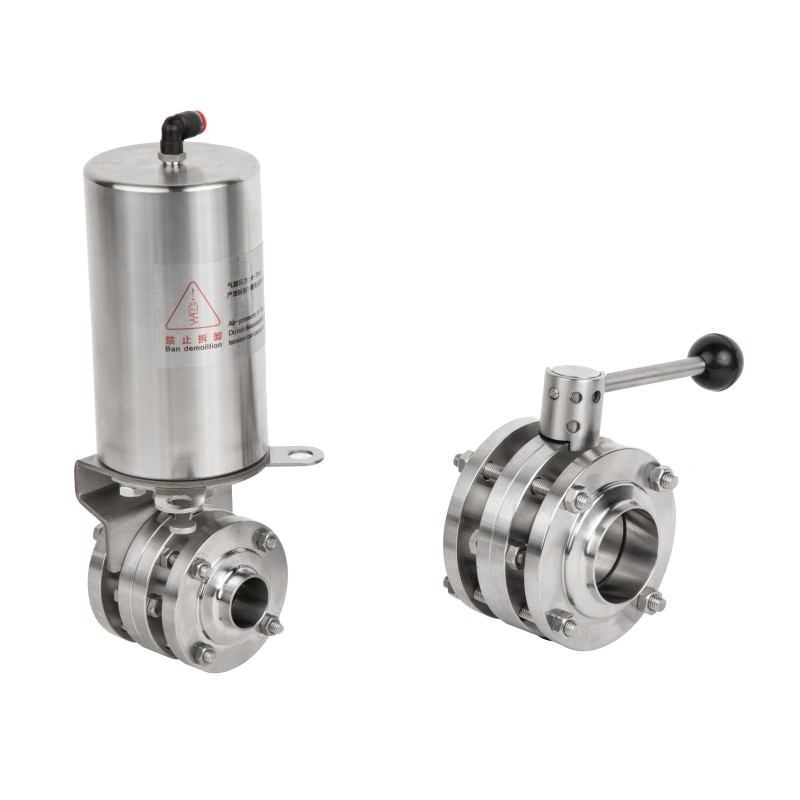

Санитарные пневматические дисковые затворы серии BV6. Варианты эксплуатации и конструкция привода – ручное и автоматическое управление.

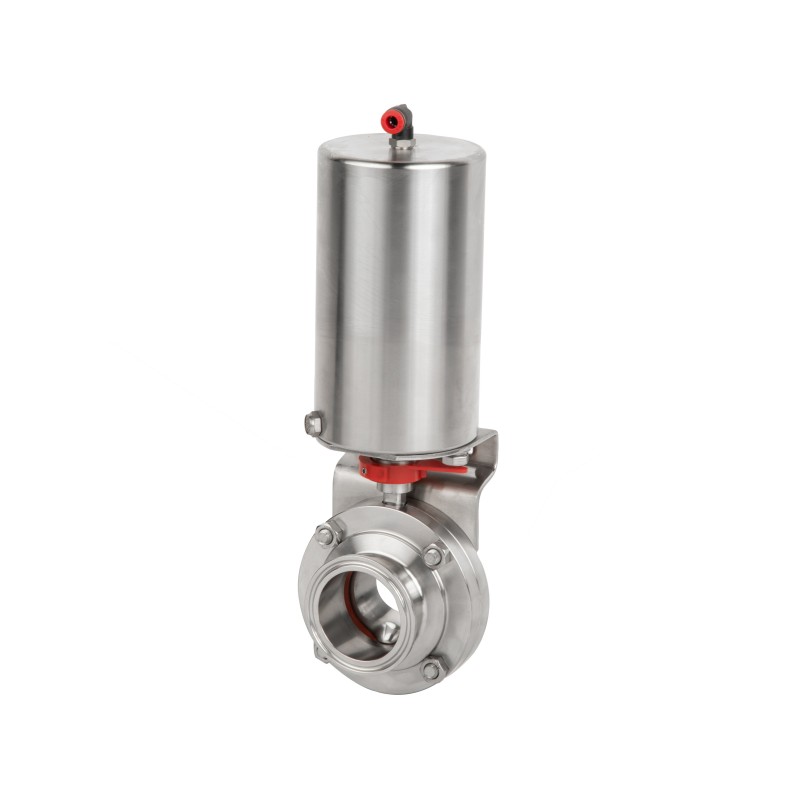

Поворотный затвор может управляться либо дистанционно с помощью пневматического привода, либо вручную с помощью ручки, предлагая гибкие решения для широкого спектра применений управления технологическими процессами.
Пневматический привод доступен в трех стандартных конфигурациях:
Нормально закрытый (НЗ)
Нормально открытый (НЕТ)
Двойного действия (воздух-открытие/воздух-закрытие, A/A)
Конструкция привода обеспечивает преобразование осевого перемещения поршня в точный поворот вала клапана на 90°. Этот механизм значительно увеличивает крутящий момент при контакте диска клапана с уплотнительным кольцом, обеспечивая надежное закрытие. Этот увеличенный крутящий момент обеспечивает превосходные характеристики уплотнения, особенно в гигиенических технологических системах с высокими требованиями.
При ручном управлении блокирующая ручка позволяет механически фиксировать клапан в различных положениях, включая полностью открытое, полностью закрытое, полуоткрытое или другие промежуточные положения. Эта функция обеспечивает точную регулировку расхода и идеально подходит для применений, требующих регулируемого контроля жидкости.

Параметр

Технические характеристики пневматического привода
Давление управляющего воздуха: 5–8 бар.
Operating Temperature Range: -25°C to +90°C
Расход воздуха: 0,26 × P (бар)
Максимальный выходной крутящий момент:
Воздух/пружина: 35 Н·м (при 5 бар)
Воздух/Воздух: 65 Н·м (при 5 бар)
Привод доступен в трех стандартных конфигурациях:
Нормально закрытый (НЗ)
Нормально открытый (НЕТ)
Воздух-воздух (А/А)
Требования к качеству сжатого воздуха:
Максимальный размер частиц: 0,01 мм.
Максимальное содержание масла: 0,08 частей на миллион.
Точка росы: на 10°C ниже температуры окружающей среды или ниже.
Максимальное содержание влаги: 7,5 г/кг.

Тип зажима с пневматическим

Стандартный тип зажима DIN с пневматическим

Размер	A	B	L	H
Ду20	20	34.5	66	241.5
Ду25	26	50.5	66	243
Ду32	32	50.5	66	246
Ду40	38	50.5	68	249.5
Ду50	50	64	70	257.5
Ду65	66	91	72	267
Ду80	81	106	92	274.5
Ду100	100	119	94	284.5

Стандартный тип зажима SMS/3A/ISO с пневматическим приводом

Размер	A	B	L	H
1 ”	22.1	50.5	66	241.5
1,5 дюйма	34.9	50.5	68	246
2”	47.5	64	70	253.5
2,5 дюйма	60.2	77.5	72	261
3”	72.9	91	80	265
4 дюйма	97.6	119	94	284.5

Тип сварки пневматический

Стандартный тип сварки DIN с пневматическим

Размер	A		S	L	H
Размер	Серия1	Серия2	S	L	H
Ду20	22	23	1.5	44	241.5
Ду25	28	29	1.5	44	243
Ду32	34	35	1.5	48	246
Ду40	40	41	1.5	48	249.5
Ду50	52	53	1.5	48	257.5
Ду65	70		2	50	267
Ду80	85		2	56	274.5
Ду100	104		2	60	284.5

Стандартный тип сварки SMS/3A/ISO с пневматическим приводом

Размер	A	S	L	H
1 ”	25.4	1.65	44	241.5
1,5 дюйма	38.1	1.65	48	246
2”	50.8	1.65	48	253.5
2,5 дюйма	63.5	1.65	50	261
3”	76.2	1.65	56	265
4 дюйма	101.6	2.11	60	284.5

Резьбового типа с пневматическим

Стандарт DIN с резьбой и пневматическим приводом.

Размер	A	B	L	H
Ду20	20	РД44*1/6”	66	241.5
Ду25	26	РД52*1/6”	66	243
Ду32	32	РД58*1/6”	66	246
Ду40	38	РД65*1/6”	68	249.5
Ду50	50	РД78*1/6”	70	257.5
Ду65	66	РД95*1/6”	72	267
Ду80	81	РД110*1/4 дюйма	90	274.5
Ду100	100	РД130*1/4 дюйма	94	284.5

Стандартный резьбовой SMS с пневматическим приводом

Размер	A	B	L	H
1 ”	22.1	РД40*1/6”	66	241.5
1,5 дюйма	34.8	РД60*1/6”	68	246
2”	47.5	РД70*1/6”	70	253.5
2,5 дюйма	60.2	РД85*1/6”	80	261
3”	72.9	РД98*1/6”	80	265
4 дюйма	97.38	РД125*1/6”	94	284.5

3A standard threaded type with pneumatic

Размер	A	B	L	H
1 ”	22.1	37.13*8TPIACME	66	241.5
1 1/2 дюйма	34.8	50,65*8TPIACME	68	246
2”	47.5	64.16*8TPIACME	70	253.5
2 1/2 дюйма	60.2	77.67*8TPIACME	72	261
3”	72.9	91.19*8TPIACME	80	265
4 дюйма	97.38	119,25*6TPIACME	96	284.5

Трехсекционный тип с пневматическим

Стандарт DIN, трехсекционный, с пневматическим приводом.

Размер	A		S	L	H
Размер	Серия1	Серия2	S	L	H
Ду20	22	23	1.5	100	241.5
Ду25	28	29	1.5	88	243
Ду32	34	35	1.5	92	246
Ду40	40	41	1.5	92	249.5
Ду50	52	53	1.5	92	257.5
Ду65	70		2	94	267
Ду80	85		2	104	274.5
Ду100	104		2	104	284.5

SMS/3A/ISO стандартный трехсекционный тип с пневматическим приводом

Размер	A	S	L	H
1 ”	25.4	1.65	88	241.5
1,5 дюйма	38.1	1.65	92	246
2”	50.8	1.65	92	253.5
2,5 дюйма	63.5	1.65	94	261
3”	76.2	1.65	104	265
4 дюйма	101.6	2.11	104	284.5
