Когда нижнее давление штока клапана превышает верхнее давление и усилие пружины, обратный клапан открывается. Когда верхнее давление становится равным нижнему, обратный клапан закрывается.
Более высокое обратное давление воздействует на шток клапана и заставляет клапан закрываться.

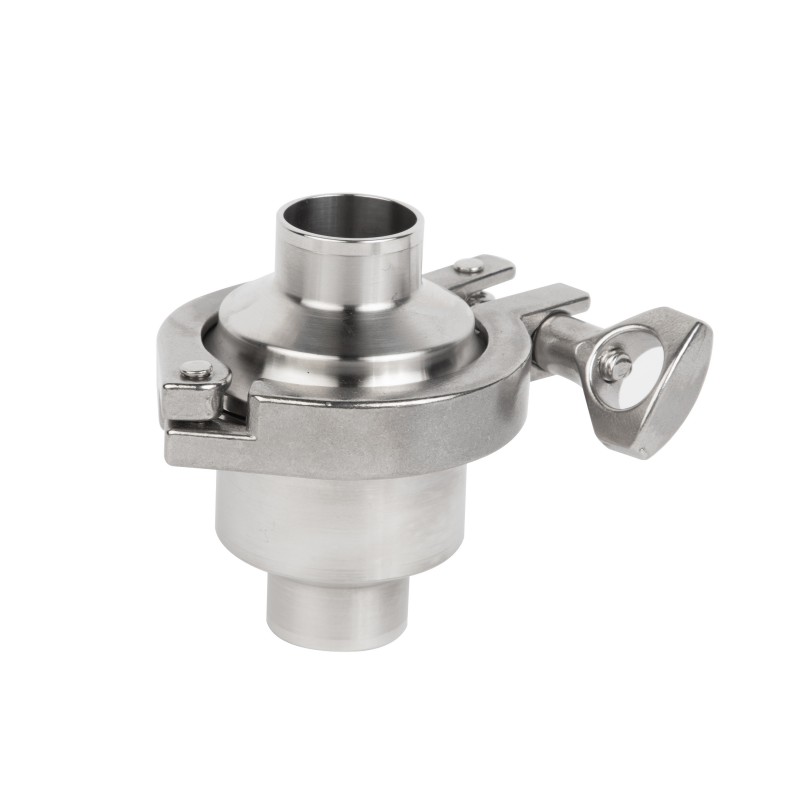

Санитарный обратный клапан ZH4 бывает двух типов: Обратный клапан ZH4-1 с зажимным методом соединения, который является экономичным и практичным и широко используется в пищевой промышленности. Обратный клапан ZH4-2 состоит из утолщенного корпуса клапана и двух частей фланца, который легко устанавливать и снимать.
| Технические данные | ||
| Материал | Связаться с частями продукта | 304L/316L (1.4307/1.4404) Кованый |
| бесконтактные части продукта | 304(1,4301) | |
| Предоставьте сертификат EN 10204 3.1B. | ||
| Материал уплотнения | стандартный | ЭПДМ |
| вариант | NBR, FPM, силикон | |
| Материал уплотнения Все материалы уплотнения соответствуют стандарту FDA 177.2800. | ||
| Температура | Температура | -20~+135℃(ЭПДМ) |
| Температура стерилизации | 150 ℃ (макс. 20 мин) | |
| Давление | Давление открытия | ≈0,08 бар |
| Максимальное рабочее давление | 10 бар | |
| Обработка поверхности | Внутренняя поверхность | Ра <= 0,8 мкм |
| Внешняя поверхность | Ра <= 1,6 мкм | |
| Связь | Стандарт подключения | приварной конец: DIN 11850 серия2 |
| сварной конец: стандарт дюймовой трубы | ||
| Стандарт подключения | ||
|
|

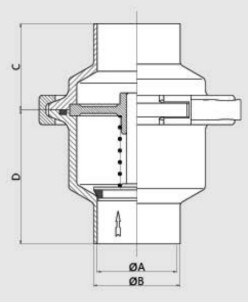

A | B | C | D |
| 1/2 дюйма | 9.4 | 25.2 | 28.5 | 39.5 |
| 3/4 дюйма | 15.75 | 25.2 | 28.5 | 39.5 |
| 1 ” | 22.1 | 50.5 | 38 | 59 |
| 1 1/2 дюйма | 34.8 | 50.5 | 38 | 59 |
| 2” | 47.5 | 64 | 38 | 59 |
| 2 1/2 дюйма | 60.2 | 77.5 | 38 | 59 |
| 3” | 72.9 | 91 | 42 | 59 |
| 4 дюйма | 97.38 | 119 | 44 | 55 |
|
|
A | B | C | D |
| 1/2 дюйма | 9.4 | 12.7 | 28.5 | 39.5 |
| 3/4 дюйма | 15.75 | 19.05 | 28.5 | 39.5 |
| 1 ” | 22.1 | 25.4 | 38 | 59 |
| 1 1/2 дюйма | 34.8 | 38.1 | 38 | 59 |
| 2” | 47.5 | 50.8 | 38 | 59 |
| 2 1/2 дюйма | 60.2 | 63.5 | 38 | 59 |
| 3” | 72.9 | 76.2 | 42 | 59 |
| 4 дюйма | 97.38 | 101.6 | 44 | 55 |
